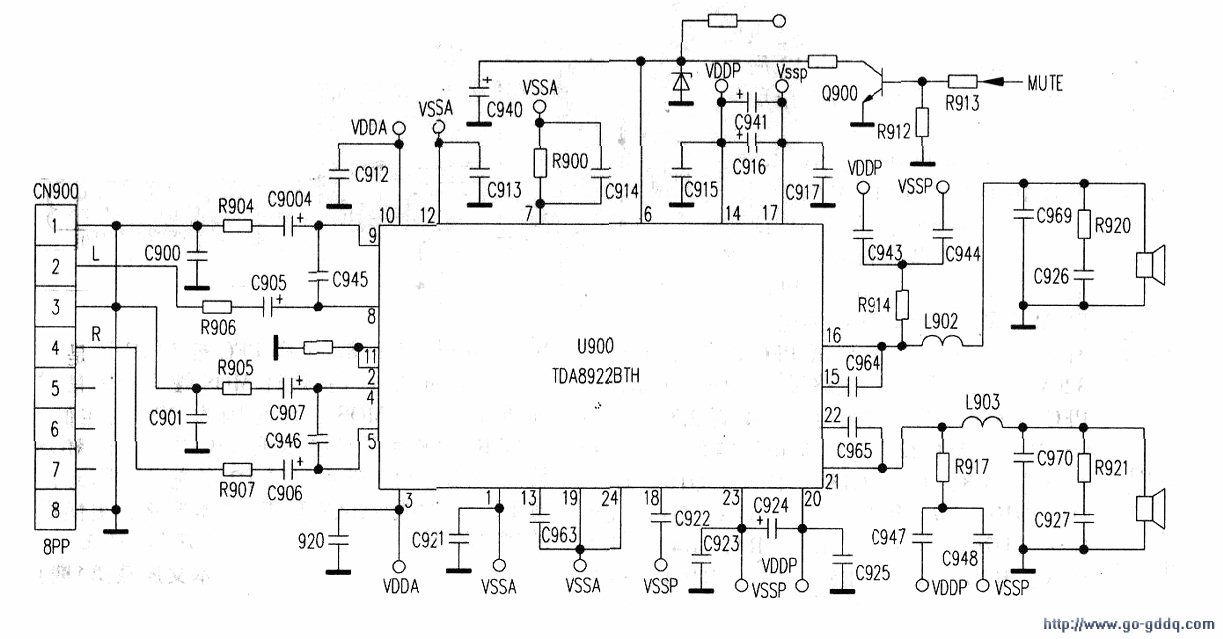

卸开机器后盖，从其他接口输入声音信号，发现任何输入口输入音频信号均无声。根据故障现象分析，故障部位有可能出在音频通道的公共电路，该机的音频公共电路由V201(TDA12029)及功放电路V900(TDA8922BTH)和外围元件组成。检查V900的输入信号正常，但无输出信号。由V900组成的功放电路如附图所示，由超级芯片V201（TDA2029的(60)、(61)脚输出的模拟R、L音频信号，经RC元件耦合到音频功放电路V900的(5)、(4)脚和(9)、(8)脚，经调制和功率放大后，由V900的(16)-(27)脚输出左、右声道音频信号，经外围LC元件低通滤波后，加到左、右通道扬声器。V900的(6)脚为静音控制端．由超级芯片V201输出的VTE信号进行控制，即V900的(6)脚电压为2,2V_3.OV时．V900停止工作，处于静音状态，(6)脚电压为4.2V~5.5V时．V900正常工作。另外．V900内部还设置有过温、过流、过压保护和欠压、失衡保护电路，这样就提高了音频功放电路工作的可靠性。据该功放块的工作原理分析，问题可能出在V900供电电路和静音控制电路上。测量V900有关脚，电源电压基本正常，说明其电源电路无问题，重点检查静音电路。测量V900的(6)脚电压，发现在2V左右摆动，说明电路已处于静音状态。检查V900(6)脚外围元件R913、R912、0900、R903、R902、ZD900、C940等，结果发现电容C940已严重漏电，更换一只IOOμF/16V的电解电容后，故障排除。
