诺基亚N96手机充电过后不能开机
来源:本站整理  作者:佚名  2011-12-21 18:50:32



  此机充电过后不开机,按开机键电流在60mA左右.重复多次按开机键.则出现开机白屏故障。

  最初故障是写软件有时能联机,有时不联机,即使联机也不能写入资料。从电流反应及联机且不能写入资料的现象上看,判断问题出在逻辑电路。

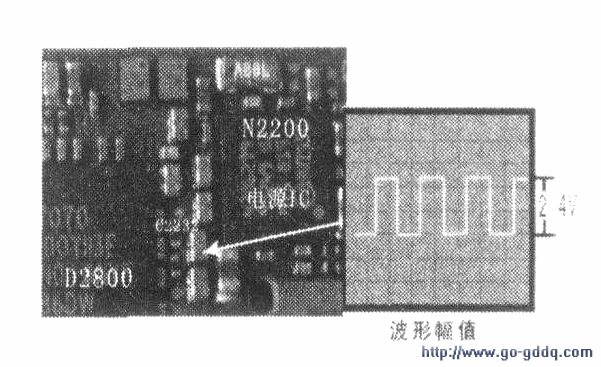

  拆开手机观察主板没有维修过,仔细测量电源IC输出的组电压和恒压供电.发现在电容C2222上测得VRCP14.7V电压明显偏低,说明是升压电路不正常工作所致。再用示波器在电容C2232上测VBAT电压3.6V正常,测电容C2232的一端有升压波形,但只有2.4V左右的幅度,如图所示。

  从升压电路来看.它包括电源lCN2200、32.768kHz电路、升压电容C2232等组成。于是先更换电源IC,再测升压,其幅度还是一样,同时在C2211上测量到VCP5.ov电压只有2.4V.初步排除电源lC引起的因素。再用示波器置于交流50mV挡位,测量32.768kHz晶体B2200的一个引脚,无正弦波形信号,再测后备电池C2200供电有1.8V.正常,由此判断是32.768kHz晶体振荡器B2200本身有问题。于是将其拆下,在吹焊的过程中,发现该晶体居然断裂成两半,明显损坏,更换新晶体后加电试机,手机开机,并且白屏故障也消失了.拨打电话正常,故障排除。

  小结:在诺基亚BBs系列手机中,开机白屏是一个常见的故障,大多数都是VCP电路不正常导致。而引起VCP5.OV不正常的原因大多数又是32.768kHz信号不正常所致,因此在维修BB5系列手机出现开机白屏、开机死机等故障时,必须考虑升压电路.并且重点考虑32.768kHz晶体及与此信号产生的相关电路。
