长虹C2939AE彩电,接收PAL制信号时出现彩色爬行
来源:本站整理  作者:佚名  2011-12-25 08:26:01



  检修该机彩色爬行故障,按常规对一行延迟线DL501、幅度调整R551、相位调整L551以及C510、C511等进行检查,均正常。更换晶振ES501(4.43M)无效。在维修陷入困境时,对比一台好机子测试NQ501(TA8783N)各脚电压,特别是(15)脚“制式识别(3.58/4.43)”电压和(22)脚“PAL识别滤波”电压,没有明显区别;对比(35)脚“行逆程脉冲和沙堡脉冲”正常。因该机使用了数字梳状滤波器来分离亮度信号和色度信号,所以大大提高了画面的清晰度。如果该数字梳状滤波器出了问题,便会使图像闪烁或出现彩色爬行等故障。为了判断是否是数字梳状滤波器出了问题,进入I2C总线维修状态,关闭数字梳状滤波器(将模式1“M01”的数据“59”减小到“47”),这时彩色爬行故障消失。不过画面质量不佳,水平条纹比正常机子宽。为了证明是因关闭数字梳状滤波器影响了清晰度,将好机子上的数字梳状滤波器换到该故障机上,进入I2C总线维修状态,将模式1“MO1”的数据“47”还原到“59”,开机,效果非常好。

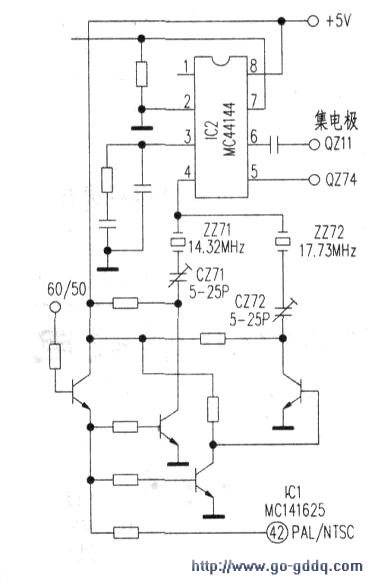

  因为没能买到这样的数字梳状滤波器,就想试试看能否修复。由于仅仅是彩色爬行,怀疑会不会是某一振荡频率或相位不准引起?对照PL板电路图,发现接在IC2(MC44144)第(4)脚上有两只晶振2271(14.32MHz)和2272(17.73MHz),各自还串联了一只半可变电容器C271(5-25P)、C272(5-25P)如图所示。将有故障的数字梳状滤波器回装到原机之前,先用烙铁把屏蔽盒上的焊点去掉,将盒子可调试一边的盖子取下。装机以后,调试C271和C272,故障排除。
