此机开机显示屏光栅正常，但无图像、无字符显示。
为确认故障大致所在部位，分别输入AV、TV、VGA相关信号试机．发现均无图像显示，表明故障部位应在各种信号公用电路中。
测量各供电点电压和波形。测量+5v、+3.3V、+1,8V电压均无异常；“Fl”处的+12V电压异常：IIC总线电压和波形正常：测U6(AT49HF/F010-45JC)存储器(32)脚Sv供电正常；微处理器U4(CM2221)(169)、(170)脚外接的Xl(14.318MHz)时钟振荡器起振（电压和波形正常）；排阻RN1和RN6处信号输出端发现无波形输出。根据以上综合测试初步判断，故障在U4、U6或其外部相关电路元件中。
为准确判断故障部位在IC内部还是外围电路元件，再进一步过细检测U4至U6相关重点脚位电压．U4重点脚位正常电压值见附表，当测至U6(AT49HF)(20)脚时发现无电压。根据平时维修检测经验，正常情况下U6的(13)-(15)、(17)~(21)脚RMDATA电压应在1.2V—1.8V间变化（U6是一个读写程序的存储器lC）。焊开U6(1)脚，测其阻值，发现U6(20)脚至U4(204)脚之间的走线有断裂。将断点处理并焊牢后试机，故障排除。

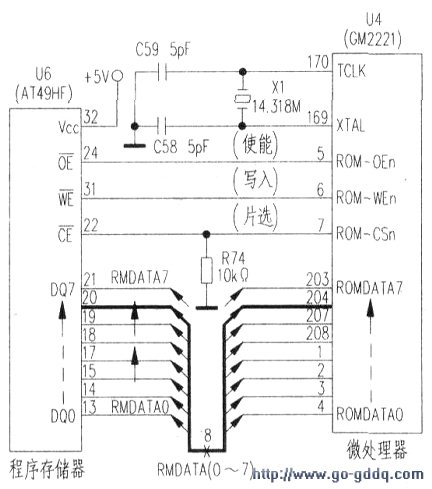

故障点：U6(4)脚至U4(204)脚之间排线（附图中粗线处）断裂小结：存储器U6与微处理器U4之间建立正常工作时序的连线断裂开路，导致工作时序错乱，造成无图像和无字符显示。
附表：U4[GM2221)重点脚位正常电压值
| 脚位 | 符号 | 脚位功能 | 正常工作电压(V） |
| 67 | PPWR | PANEL电源控制 | 3.3 |
| 68 | PBIAS | 背光灯开关 | 3.3 |
| 77 | VGADDCIIC时钟 | VGADDCIIC总线时钟信号 | 4.8 |
| 78 | DDCSDAVGA | VGADDCIIC总线时钟信号 | 3.7 |
| 79 | DDCSDADYI | DVIDDCIIC总线时钟信号 | 4.5 |
| 80 | DDCSDADVI | DVIDDCIIC总线时钟信号 | 4.5 |
| 81 | POIOO | VAG选择开关 | 4.5 |
| 90 | P0107 | IRQIN遥控信号入 | 4.7 |
| 92 | P0109/SCL | 微处理器IIC时钟信号 | 3.6 |
| 93 | POI10/SDA | 微处理器IIC数据信号 | 3.6 |
| 138 | CLKOUT | 时钟测试点 | J．8 |
| 169 | XTAL | 晶振时钟外接端 | 3.3 |
| 170 | TCLK | 晶报时钟外接端 | 3.3 |
| 181 | HSYNC | VGA信号行、色同步信号 | 3.3 |
| 182 | VSYNC | VGA信号场同步信号 | 3.3 |
| (102)一(103)、(106)(112) | WDATA | 视频分量YUV信号人 | 1.2～1.5 |
| (1)(4)、(203)(208) | ROMDATA0~7 | 外部存储器信号入／出 | 1.2~1.8 |
