测待机时的电压为55v．正常，按开机键不能开机，输出电压无变化。待机电路和开关电源本身故障都可能出现这种现象。

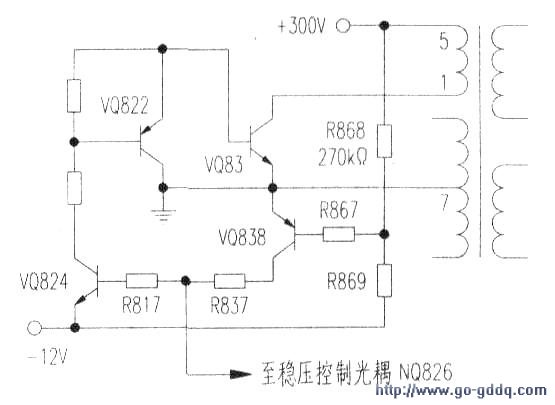

　　开路VQ828后再试机，+B仍为55v．说明开关电源有问题，断开行电路接入100W灯泡作假负载，此时+B电压下降为40V左右(灯泡微红）。按经验，查VQ827(1)、(2)脚电压符合正常值，静态测量NQ628基本正常，依次开路电源部分各保护电路，当开路欠压保护电路VQ838时，再试机灯泡变亮．+B电压恢复115V的正常值。说明欠压保护电路有故障（参见理图），欠压保护电路由VQ838、VQ824、R867、R868、R869、R837等构成。市电整流电压经R868为VQ838的基极提供正电压，负12V电压经R869为VQ838的基极提供负电压；在正常工作的时候．R868提供的正电压大十R869为VQ838的基极提供的负电压；使VQ838处于截止状态，机器正常工作。当市电电压降低到一定程度时，整流电路经R868提供的正电压下降较多，而R869为VQ838的基极提供负电压下降较少，相对稳定，因而VQ838导通，经R837使VQ824、VQ822相继饱和导通，迫使开关管VQ83截止，实现欠压保护。根据以上原理分析，查VQ838导通的原因，经查偏置电阻R868 (270kΩ)开路，因而引起误保护，换新后故障排除。

　　小结：本例完全通过开路法逐步缩小故障范围，采用接灯泡作假负载的方法可以直观地观察到+B电压是否正常，安全可靠。
