创维25T61AA型彩电水平枕型失真
来源:本站整理  作者:佚名  2011-12-29 17:29:38



  常见的枕型失真故障现象如上图.而这台彩电的故障现象却如中图所示,屏幕两边向外扩展,光栅在水平方向增大,使全屏两边的字幕有部分看不见,显然是彩电水平枕校电路出现了故障。

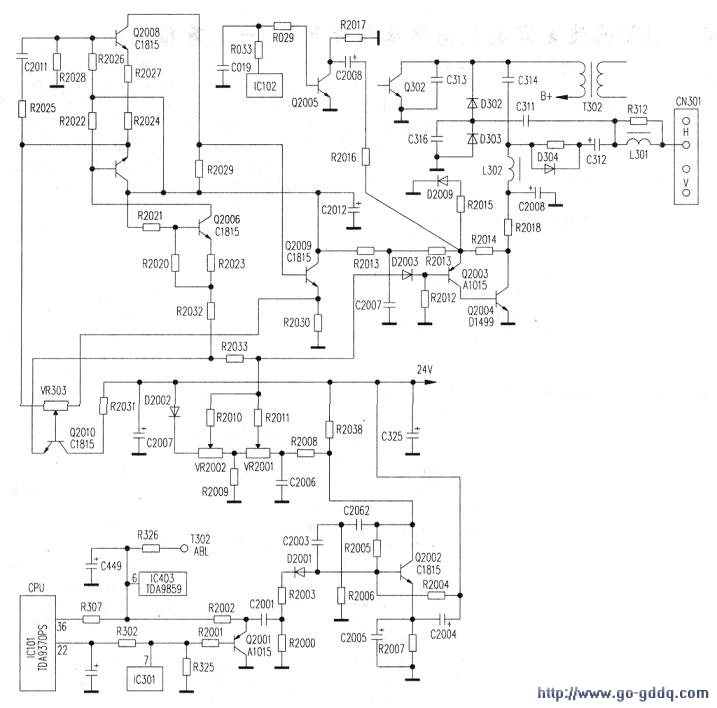

  该机枕校电路见下图,首先检查输出部分的易损元件,如L302、R2018、02004、C2008等相关元件。先从电路外表仔细观察元件及焊点有无异常.将可疑元件焊下分别进行检测,当用数字表(17B型)检测C2008(4.7μF/50V)时,发现数显不稳,不断变化上升,最后显示数字为136.42nF,明显容量减少,说明该电容已失效。将正品电容焊上,开机试看,枕型失真排除。
