康佳P29SK061彩电黑屏
来源:本站整理  作者:佚名  2011-12-29 17:29:42

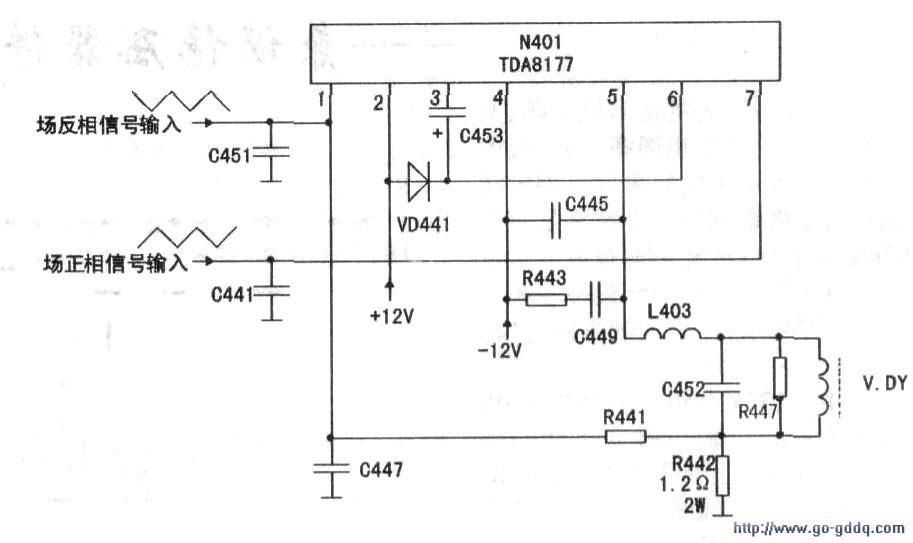

  经检查,已确认故障系场输出电路引起(见下图).因查得超级芯片(N103.TDA9373)(50)脚没有场同步信号输入,该机场同步信号取自场输出块(N401.TDA8177)(5)脚输出的场频脉冲(场同步脉冲传输电路下图中未画出).但检查场同步脉冲传输电路元件未损坏。查场块N401相关脚电压均不正常,查外围元件无异常,故怀疑场块内部电路损坏。更换场块N401后,光栅出现,故障排除。



相关资料:康佳P29SK061彩色电视维修图纸
