康佳P29FG282型数字高清电视,TV图像行不同步
来源:本站整理  作者:佚名  2012-01-17 10:01:26

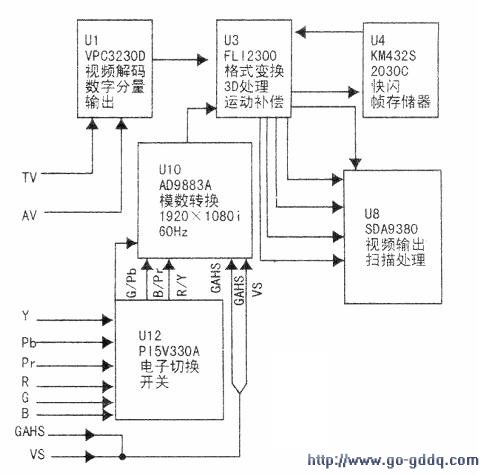

  根据故障现象判断为数字板有问题(数字板组成框图见下图),而在数字板上能引起此故障现象的有,U1(VPC3230D)视频解码集成电路和U3(FLI2300)变频处理集成电路。为了进一步区分是哪一部分引起的此故障,接上VGA信号图像正常,说明故障部位在视频解码集成电路UlVPC3230D,对其进行补焊,故障不变,再测其(10)、(29)、(36)、(44)、(52)各脚3.3V供电,以及(59)、(69)、(76)各脚5V供电,均正常,测其外接L11、L10.L3.Ll、L2、L4各电感两端电压正常,接着代换其(62)、(63)脚外接Xl20.25MHz晶振,故障现象不变,看来问题在VPC3230D本身。代换Ul后,故障排除。
