开盖检查，发现+B供电的滤波电容已炸裂，场扫描电路供电的滤波电容顶部鼓起，估计是开关电源次级输出电压过高导致两个电容损坏。仔细检查开关电源部分，发现电源开关管C4706击穿，其发射极所接一个稳压二极管也击穿，行供电限流电阻开路，开关变压器次级低压绕组的两个限流电阻开路，+B电源稳压“光耦”L621损坏，稳压电路两个三极管C1815击穿。将损坏元件全部更换。
　　
　　由于手头上一时没有C4706型开关管，便用一个D1887来代替。先不接通“行管”的供电，在+B滤波电容两端接上一个220V/100W的灯泡，开机，灯泡发光正常，迅速测+B电压，135V也正常。突然发现场供电限流电阻冒烟，立即关机，说明场扫描电路还存在过流或短路，首先怀疑场输出集成块CD9632CS损坏。于是断开CD9632CS的③脚和⑥脚的供电，开机，限流电阻不再冒烟，测场供电电压25V，正常。判断为CD9632CS击穿短路，拆下测量，发现是第③脚对地短路。由于一时找不到CD9632CS，心想，能不能用其他场块代换。
　　

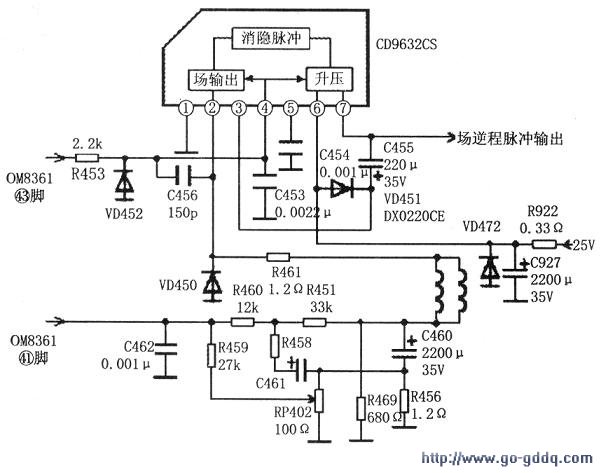

　　仔细分析其电路，发现与常见的LA7830、LA7833相同。正好手头有一块LA7833，立即装上。开机，发现场幅略小，调场幅电位器后正常。由于担心LA7833功率不够，在连续烤机几十小时后，没有出现问题，代换成功。CD9632CS部分电路如图所示。
