东芝2506XH型彩电屏幕上部光栅拉长,下部光栅压缩
来源:本站整理  作者:佚名  2012-02-11 10:46:40



  这是场直流工作点上移使场输出管饱和导通,导致扫描正程前期压缩造成的。

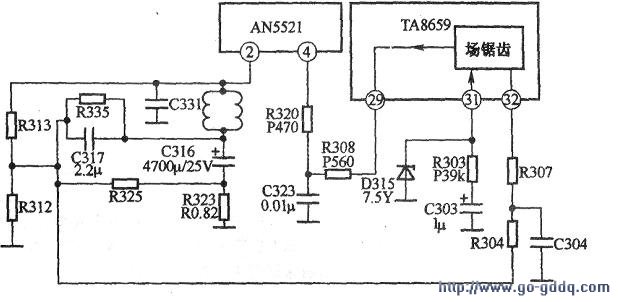

  机场扫描电路如下图所示。视频/扫描集成电路TA8659场反馈端(32)脚,到场输出集成电路AN5521场扫描信号输出端②脚之间的电阻、电容组成场线性控制电路。

  该电路的易损件是场扫描信号反馈电解电容C317和场输出耦合电容C316。

  (1)先对上述两个易损件进行检查,没有问题。测量场输出集成电路AN5521②脚电压仅为9.5V(正常值为12,-15V),明显偏低。按原理分析,②脚电压低多是场扫描信号输入端④脚电压高引起的,④脚电压高又是TA8659的(29)脚(场锯齿波输出端)电压高引起的。TA8659(29)脚电压高又是该集成电路场扫描信号反馈端(32)脚电压高或场锯齿形成端(31)脚电压低引起的。

  所以,应重点检查会导致TA8659的(32)脚电压升高、(31)脚电压下降的器件。

  (2)按线路分析,场扫描信号反馈电解电容C317(2.2uF)和场输出耦合电容C316(4700uF/25v)漏电、R312开路或变大,均会导致TA8659的(32)脚电压升高。因前面更换过C317、C316,所以脱开R312测量其阻值正常。

  (3)测量TA8659(31)脚(场锯齿波形成端)为4.5V,低于正常值(6.3V)。经查为场锯齿波形成电容C303(lμF/50V)漏电所致。更换后,故障排除。
