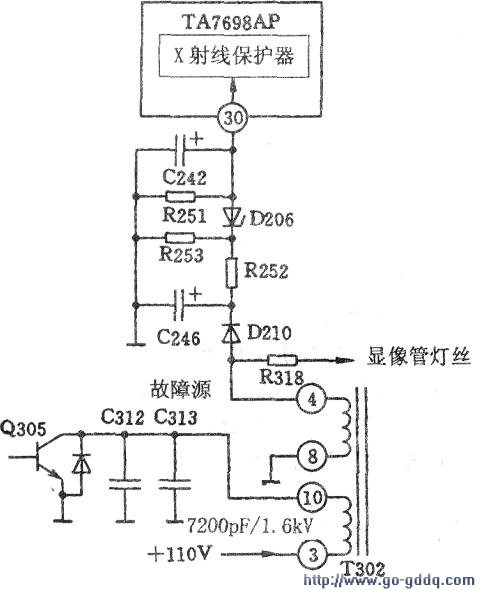

该机为TA两片机，在TA7698AP(30)脚内有“X射线”保护器。该机“X射线’’保护电路实际上是检测灯丝绕组过压保护电路，它主要由行输出变压器T302④～⑧绕组（灯丝绕组）、D210（整流二极管）、C246（滤波电容）、D206（稳压二极管）等外围取样、检测电路组成。主要对阳极高压过高（X射线）时起保护作用。见下图所示：
　　
　　开关稳压电源属自激、行同步式串联单电源电压(110V)输出型电路；(3)遥控电源开／关机控制电路由微处理器M491B(26)脚（电源开／关机控制端）及接口电路(Q802)以及继电器RL50等组成。控制方式属继电器切断交流输入电压(AC220V)类型。
　　
　　通过检测110V电源电压，来判断故障的大致部位。经检测发现110V输出电压基本正常，说明CPU遥控电源开／关机系统和开关稳压电源电路工作正常；监测TA7698A(30)脚O（射线保护）电压，发现有故障时上升为1.5V，说“X射线”保护电路已动作：
　　
　　分析判断“X射线保护器”动作的原因。首先要区别故障是因“X射线”保护电路本身的问题而“误，，保护，还是因阳极高压过高而正常进行“x射线”保护？可采用在行逆程电容C312上并联一只4700pF左右的电容，即以加大逆程电容的方法来降低高压后试机。此时没有出现自动关机的现象，说明故障与行逆程电容有关。经查发现C313(7200pF/1600v)电容焊点四周有细小裂纹。重焊后，故障排除。
　　
　　故障原因分析：故障系因行逆程电容C313虚焊，使阳极高压升高→“X射线”保护电路动作→行停振不工作所造成。
