由于指示灯仍然亮，说明是保护关机。首先应分清是过压保护还是过流保护，以确定故障点在开关电源，还是在负载扫描电路。开机检查，测开关电源+Bl电压迅速上升超过140V，而达到190V后，下降至零，说明电源有过压现象。断开+Bl负载，外接一假负载试验，故障依旧，说明过压不是因+Bl电源空载所致，而是开关电源自身有问题。
　　

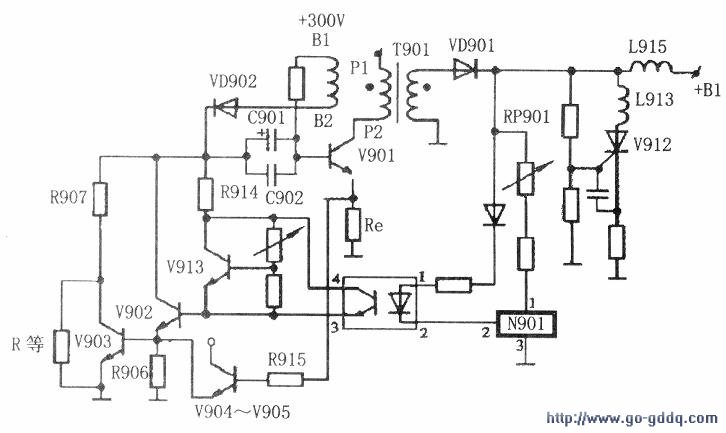

　　该机开关电源电路如图所示。一般情况下，误差取样电路（由N901、RP901等构成）和反馈网络（由N902、V913、V902、V903、C901、C902等构成）的故障率较高。测N9021④脚电压约2.1V，说明误差取样电路正常，测三极管V913、V902、V903均无异常。最后采用反复开/关机的方法监测V903、V901工作电压，测得开关管V901基极电压为-0.4V（正常应为-2～-2.6v），明显偏高。检查发现反馈网络中耦合电容C901严重漏电，致使V901截止时间缩短，导通时间过长，开关变压器次级电压上升，+Bl电压值超过正常值(140v)，导致可控硅V912过压保护电路动作。更换C901后，故障排除。
