开机观察此机的节目的画面较差，其余的只有节目号，画面全部是斜条且无伴音。重新搜索节目画面，同上。初步分析故障范围在图像信号处理电路。
　　
　　长虹DPT-3机芯，图像信号处理电路分主、子画面，电路结构基本相同。区别是：子画面无伴音处理电路；TV信号进入有源分配器HO01(DAE133B)。
　　
　　再分二路：一路送往主画面高频头H002(TDQ-6AT-FM)图像、中频“二合一”组件，TV信号从H002(10)脚输出，进入电子开关NV01(M52470AP)(3)脚进入TV/AV视频信号切换电路，由NV01(17)脚输出进入DPTV组件，完成主画面解码，见上图。
　　

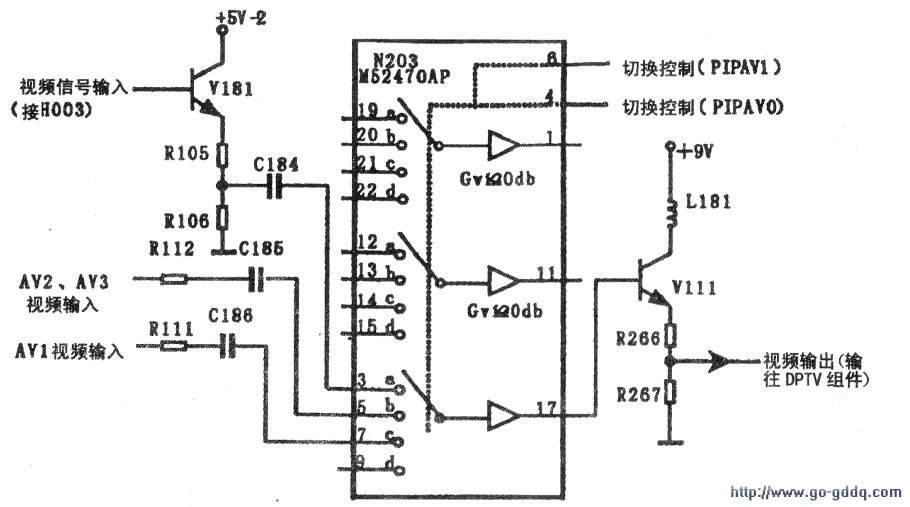

　　另一路送往子画面高频头H003(TDQ-6AT-MF)图像、中频“二合一”组件，Tv视频信号从NV01(11)脚输出到电子开关N203(M52470AP)③脚进行切换，从N203(17)脚输出，进入DPTV组件完成子画面解码，如下图。
　　
　　查主画面，先把有源分配器HO01的两路输出线与主、予画面接口对调试机，故障没排出，把两个高频头对调焊接，试机，故障依旧。恢复高频头，接VCD信号放AV节目主画面有图像，用遥控器切换TV节目，换台时偶尔能看到不太清楚的AV图像，证明主画面电子开关NV01(M152470AP)损坏。更换后，故障仍然没排出。静下心来分析背投彩电图纸，主、子画面所用相同的两块M52470是否没换对。认真核对实物，两块集成块，一块位于主板高频头一侧；另一块位于AV立板。更换AV板上M52472TV/AV切换电路后，故障排除。
