长虹CHD29168彩电,屏幕左侧出现竖直黑边及自动关机
来源:本站整理  作者:佚名  2012-02-23 09:32:45



  长虹CHD29168彩电,刚开机屏幕左侧出现一条约3.3cm(1寸)宽的竖直黑边,并不断扩大,经过几分钟后黑边扩大到9.9cm(3寸)左右,边缘毛刺明显示。随着黑边的进一步扩大,电视出现自动关机,接着又自行启动。

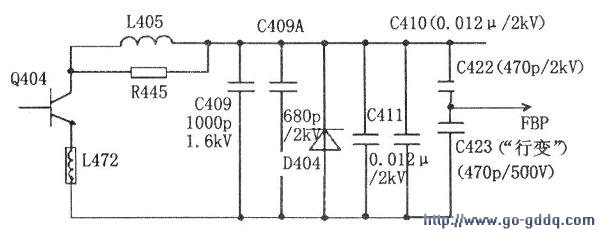

  从故障现象看,行扫描电路有问题。为了排除电源不良而引起行扫描电路故障,先检查电源+B电压,145V正常。接着检查行逆程电容C409(1000pF/l.6kV)正常,C409A(图标680pF/2kV,实为470pF/2kV)正常,C410(0.012μF/2kV)没安装,C411(0.012uF/2kV)正常;阻尼管D404(5VUZR2)正常。该机视放+200V电压是由行输出供电,测试其电压大小可了解行输出情况。测试值为+220V,偏高,有行逆程电容减小之嫌疑,一一更换逆程电容,故障依旧。在更换电视节目时,发现有的节目无彩色,这也许与行逆程脉冲及沙堡脉冲有关。行逆程脉冲引出点在串联电容C422(470pF/2kV),C423(470pF/500v)之间,如下图所示。检查发现C422变黑。由此可知,上述故障现象都因该电容变质所致。拆下测试其容量只有200pF,虽说用万用表没能测出其短路现象,但在高压下已有微弱漏电。更换后,故障排除。
