观察此机的字符清晰，伴音正常，图像彩色不艳丽，将色饱和度调到最小，图像模糊且变为黑红色，调节对比度、亮度图像有变化，去掉天线光栅的雪花点不大。
　　
　　字符清晰和去掉天线光栅的雪花点不大，均说明显像管聚焦正常，这样将图像模糊的原因锁定在亮度通道。
　　

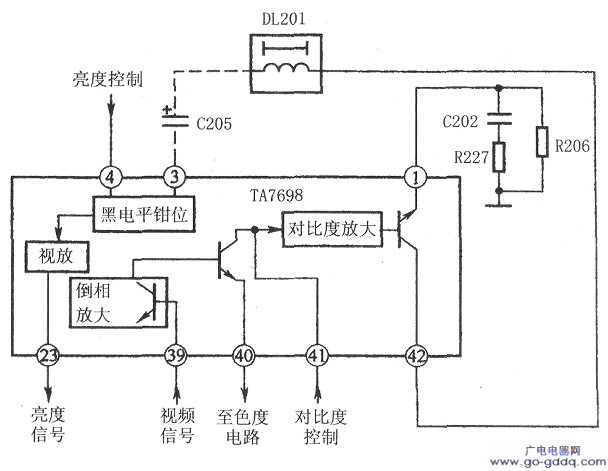

　　该机采用TA7698视频集成电路，其亮度电路如图所示。
　　
　　测量TA7698的亮度信号输出端(23)脚电压为5.8V(发光适中值为6.5V左右)。分析TA7698内部结构可知，(23)脚电压受亮度控制端(4)脚(反比例)、对比度控制端(2)脚(正比例)、黑电平钳位端(3)脚(正比例)、对比度放大输出端(1)脚(反比例)电压的控制。据此测量上述各引脚电压，分别为：(4)脚为4.4V(正常值在4.1V左右)；(3)脚为3.6V(正常值为4V)；(41)脚为7V正常值；(1)脚为3.6V(正常值为4.4V)。
　　
　　据以往的维修经验，亮度控制端(4)脚电压高或黑电平钳位端(3)脚电压低，虽然会导致(23)脚电压低，而只会引起亮度高，而图像清晰度仍正常，与本机故障现象不符；对比度放大器发射极输出端(1)脚电压低，在导致(23)脚电压下降同时，还影响图像对比度，导致图像清晰度下降。结合本机故障现象和(1)脚电压低的实际，重点检查(1)脚外接器件。
　　
　　脱开(1)脚所接电容C202(120pF)图像恢复正常，说明C202漏电或击穿。拆下来测量其正、反向电阻，为无穷大(正常值)。用“代换法”换上一只新电容，图像清晰，彩色艳丽，将色饱和度调小，图像变黑白色。
