长虹C2993彩色电视伴音小
来源:本站整理  作者:佚名  2012-03-19 13:54:35

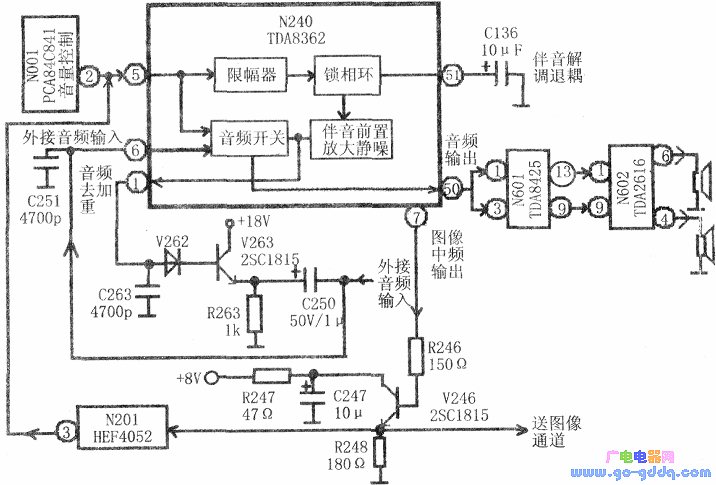

  分析该机电路图(见图所示):N240(TDA8362)的(7)脚输出解调后的中频信号,经V246射极跟随后,一路送图像通道;另一路送“双路四选一”电子开关N201(HEF4052)的伴音部分,由其③脚输出,又回到TDA8362的(5)脚,从TDA8362的(50)脚输出音频信号,送I2C总线音频处理集成电路N601(TDA8425),最后经音频功放N602(TDA2616)放大后,推动喇叭发出声音的。

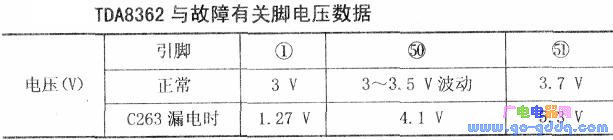

  用手干扰伴音功放块TDA2616的(1)、(9)脚,喇叭中发出很大的干扰声,证明后级功放正常。干扰TDA8362(50)脚,喇叭中也有很大的噪声,初步断定故障在(50)脚以前。测TDA8362(7)脚电压正常,由于图像正常,N201中图像部分、v246及TDA8362(7)脚以前的部分应该是正常的,故障应在N20l伴音后面的部分,包括TDA8362的(1)、(5)、(6)、(51)脚等。测N201的各脚电压似乎都正常,转换不同的制式故障现象不变,况且该机图像正常,说明N20l的另一半功能正常,N201应该也没有损坏。于是把检修重点放在TDA8362上,调节音量时,TDA8362(5)脚和(50)脚电压均可调,说明音量控制功能是正常的。初步断定故障在TDA8362(1)、(6)、(51)脚及外围元件。查TDA8362有关脚电压,发现(1)脚偏低,仅1.27V(正常3V);而(50)、(51)脚都偏高,代换C136无效;测量发现V262竟然反偏(这显然不正常)。

  TDA8362①脚输出的音频信号经v262二极管正向导通,经V263放大,再送回N240(6)脚的,由此看来v262不应该反偏。TDA8362(1)脚电压低,可能是C263或TDA8362(1)脚漏电。把c263(图标4700pF,实用2200pF)焊下测量,竟有2.9kΩ的漏电电阻。换一新元件后,故障排除。
