按该机音量键“v+”，可以将音量调至最大，按“V一’键可以轻微减小音量，但不能再往下减小和完全关闭，音量字符能在0～63之间变化。
　　

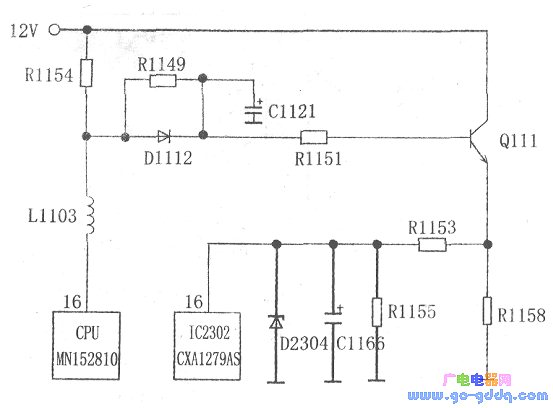

　　该机音量控制电路如图所示。其工作原理是：在关闭声音的情况下，cPu接收到面板按铡或遥控器的增加音量指令后，从cPu⑩脚输出0～12、的控制电压，使Q111由截止转为导通并逐渐加强，崩Q111发射极输出约O～11V的电压，再经Rll53和R1155分压后形成O～5V的电压加至IC2302的(16)脚，打开其内部声音通道，使音量逐渐增加至最大。减小音量的过程与上述相反。
　　
　　首先，检测CPU(16)脚电压，能随音量按键0～11.5V之间变化，说明CPU正常。测量Qlll集电极有正常的12V电压。转测IC2302的(16)脚电压在音量最大时为5.1V，在音量最小时为4.2V，怀疑Qlll的c、e极漏电，CPU不能完全关断Q111，致使在CPU发出关闭声音的指令下，仍有4.2V电压通过Qlll加至IC2302的(16)脚，无法关闭其内部的声音通道。用一只C1815管代换Qlll，故障依旧。断开Q111发射极，测量IC2302(16)脚电压仍有4.2V。那么，这个电压从何而来呢？唯一的途径是从CXA1279AS(16)脚内部而来。断开(16)脚与外部电路的连接，测该脚电压竟达12V，显然这个引脚通过一定的电阻与IC2302的供电12V连通，再通过R1155、R1153、R1158等负载，形成音量无法减小的4.2V电压。用一块新的CXA1279AS更换IC2302后，故障彻底排除。再测新换IC2302(16)脚电压，在关闭声音状态下为0V，最大音量时为5v。因此该脚控制电压应在O～5V之间。
　　
　　电路中的稳压二极管D2304作用是防止IC2302(16)脚电压过高损坏其内部电路。“应急”修理：GXA1279AS是音频处理电路的集成块。其内部音量电路爱其(16)脚外加电压控制。该脚内部电路损坏产生与R1155、R1153、R1158形成4.2V电压。“应急”修理时可用一个20 kΩ可调电阻在损坏的IC2302(16)脚对地连接，调节并改变音量的大小。如果没有好的CXA1279AS更换，可采用此法，并将该可调电阻在电视面板处开孔安装固定即可。
