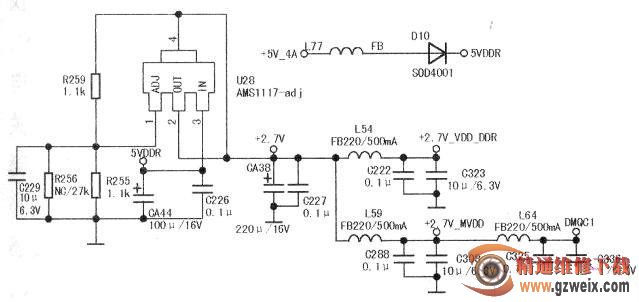

根据故障现象可以初步判定其故障在主芯片MST6M69L与DDR之间的信息传输通道，或主．芯片MST6M69L，或DDR电路和DDR电路的供电电路上。检查主芯片MST6M69L与DDR之间的信息传输通道正常，检查DDR的供电电压，发现DDR存储器U21(2M×16bit×4kB)和U27(2M×16bit×4kB)的供电脚上的+2.7V电压不到2.7V。U21和U27的供电电压由DC-DC电压转换电路U28产生，如图所示。

　　开关电源输出的+5V_4A电压经L77、Dl0加在U28的①脚，经U28转换后从②脚输出+2.7V电压，然后经LC滤波器后形成+2.7V_MVDD、2.7V_VDD_DDR、DMQC1电压输往U21、U27的供电脚上，作为该集成块的工作电压。怀疑U21、U27不正常，但断开L54、L59，测量U28②脚电压仍然不正常。检查②脚外接电容正常，测量U28①脚电压也明显偏低。更换U28和①脚外电路中的电容后，①脚电压仍然较低，但测量+5V_4A电压又正常。电路中只有二极管Dl0了，难道是二极管Dl0性能不良，更换Dl0后试机，故障果然排除。
