此现象表明由U39、复位电路Q22、时钟振荡Yl、FLASH程序块U24、用户存储器U26组成的基本控制电路及U39与DDR存储器U12间部分电路有故障。

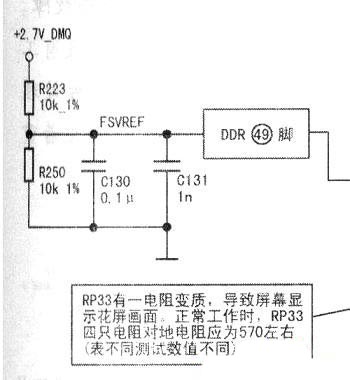

　　先从基本控制电路开始检查，在接通交流电瞬间，因为监测去FLASH块U24的RP33排阻的四路通道总线电平有无跳动，就能判定控制系统电路是否工作。实测RP43四只电阻通过的信号电平在接通交流电瞬间均有，跳变，由此推断控制系统电路基本已进入工作状态（复位、时钟振荡电路不工作或FLASH块有故障、用户存储器、U26不工作，U39将不能与U24进行总线数据交换），指示灯闪烁的原因应是U39、U12组成的部分电路有故障。多次接通交流电，瞬间监测U28输出的2.6V电压正常，测U12各脚电压也正常，后查U39、U12基准电压形成电路，发现供U12⑩脚基准电压只有o．5V（正常应为1.25V）。此电压是DDR基准电压，由+2.7V_DMQ经R223、R250分压产生，检查R223、R250，发现电阻R223(l0kΩ)已变质，替换R223，重新开机整机工作正常，相关电路见下图。
