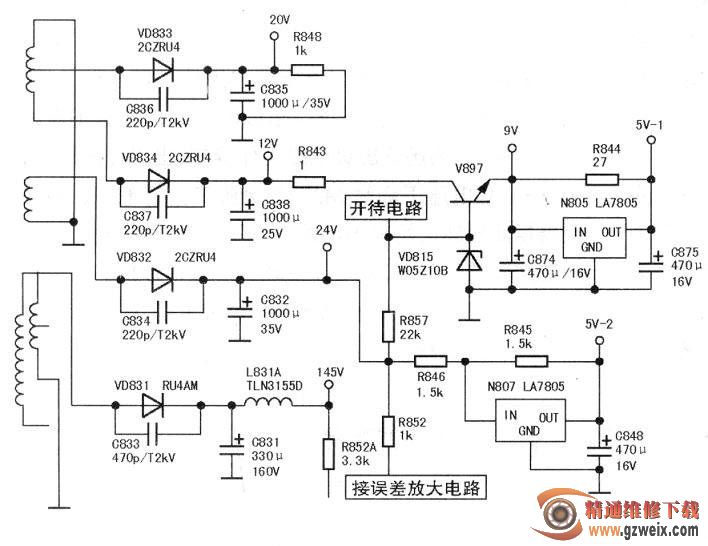

此机的大块是LA76933，电源块CQ1265。相关电路如下图所示。

　　测+300V电容充放电正常，表明300V直流回路基本正常；测电源次级各二极管阻值正常，测光耦③、④脚阻值极小，吸空③、④脚焊锡测阻值正常，用双表法测光耦正常；顺③、④脚外电路检查，发现CQ1265④脚（反馈输入）对地短路。更换CQ1265后在线查外围器件无明显异常，断开行负载接上一只25W灯泡开机，灯泡微红（待机状态），片刻后灯泡亮起（开机状态），测+B电压为140多伏（线路板上印制145V），正常，其余各组电压亦在正常范围，行推动部分电压正常，测行频正常，认为修复，遂交用户。

　　一天后机主来电话，说装机后彩电不工作，没法子，只好驱车上门。原来这一台29英寸长虹彩电的型号是PF29300。开机，红灯闪烁几次，始终无高压声。测+B正常，行推动管饱和导通。接灯泡开机，行推动正常。在行限流电阻处串入一只25W灯泡开机，LA76933始终无行推动脉冲输出，灯泡不亮（表明行部分未工作，高压包故障可能性不大）。这非常罕见。通常，即使高压包有故障，开机瞬间也有行推动脉冲输出。恢复行电路开机，测LA76933⑩脚行供电仅为4V多，逆查+9V供电仅6V多，测+9V端对地阻值100多欧好像正常。+9V是由电源+12V经R843限流、V897(2SD880)稳压而来。查R843、V897正常，+12V输出约10V，+24V、+20V也偏低，分别为22V、18V。分析仅+B正常，其余电压偏低的原因是：由于该电源直接对+B取样，当行负载轻载（如行不工作）时+B电流很小，开关电源振荡减弱，所以虽然此时+B稳定，但次级其余绕组电压会不同程度下降。

　　接假负载时各绕组电压是正常的，所以电源应该是正常的。在+12V滤波电容处并一只电容后电压不上升，表明对电源的判断是正常的。试将R843改接到+20V后开机，有高压声，片刻出现正常光栅，此时测12V、20V、24V三组电压均升至正常值。关机，手摸V897温度超高，表明+9V负载有问题。恢复R843，断开N805(7805)、R844开机，故障依旧。恢复后依次断开+9V负载，在断开N601(HEF4052)后开机正常，测N601VCC脚对地阻值仅100多欧，说明其已损坏。将其更换后开机，图声正常。复测+9V对地阻值不到200Ω。

　　由于N601损坏，导致+9V负载加重，+9V电压下跌，从而使+9V经VD147、R147送至LA76933(19)脚(HVCC)的电压不足以使行推动电路正常工作，(21)脚(HOUT)输出高电平使行推动管饱和导通，行管截止，行输出不工作。行电路轻载导致开关电源输出下降，具有较强的欺骗性。正常情况下，开机后虽然由于行电路未工作+12V输出不足10V，其余电路同样未工作，+9V输出电压略微偏低，但不影响行振荡电路起振，行电路工作后各绕组电压升至正常值，机器进入正常工作状态。

　　在修复机上测+12V在开机后由待机时6V左右跳变到10V，片刻后再上升至12V。
