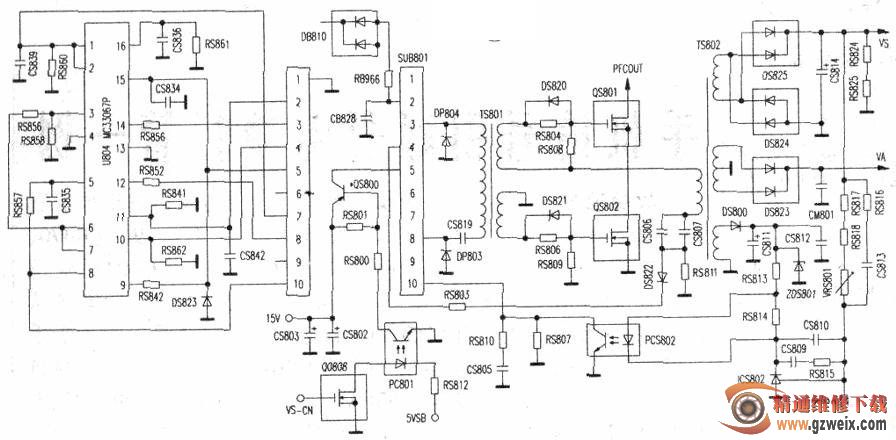

观察此机的等离子屏方法自检正常，故而判断电源电路有故障，在开机瞬间测量VS、VA和其他各组电压，发现除VS电压无输出外，其他各电压均基本正常。上述检查结果说明VS电压形成电路有故障，有关电路见附图所示。插座SUB801⑤脚得到受控15V电压直接送入U804(MC33067P)的(15)脚，进行软启动，其内部振荡电路工作，频率逐渐上升，直到满足反馈控制环路的要求，由其内部控制器对软启动电容CS842、CB828充电。直到电容被充至符合其工作状态时，误差放大器从⑧脚获得反馈调节信息后，控制变频振荡器与单脉冲定时器生成相应的触发脉冲信号，此信号通过T触发器输入到图腾柱式驱动电路。从(12)脚和(14)脚输出同频反相且有死区时间的驱动信号，经CS819隔离后直接加在隔离变压器TS801的初级，推动变压器工作。DP803和DP804为钳位二极管，主要泄放TS801初级的谐振电压，保护U804不受损坏，隔离变压器次级产生感应电压，推动QS801、QS802轮流进入导通截止状态。

　　当QS80l导通时，QS802截止，此时PFCOUT电压便经QS801的漏极、源极、谐振变压器TS802初级、谐振电容CS806、CS807限流电阻RS811到地，变压器TS802初级绕组储能，感应电压为上正下负。当QS801由导通转为截止时，QS802还是处于截止状态，谐振变压器TS802的初级电感和电容CS806、CS807谐振，产生上负下正的感应电压。这两只电容上的谐振电压经限流电阻RS811、QS802内部的二极管、谐振变压器TS802的初级绕组放电，QS802、的漏极和源极电压逐渐相等。当Qs801进入截止状态时，QS802已开始导通，QS802零电压开通，谐振变压器TS802初级感应电压通过QS802漏极、源极、限流电阻RS811、CS806、CS807放电。当QS801还处于截止状态时，QS802由导通变为截止状态，谐振变压器TS802的初级电感和电容CS806、CS807谐振产生上正下负的感应电压。

　　两电容上的谐振电压经谐振变压器TS802的初级绕组，QS801的源极、漏极回到电源，QS802的漏极和源极逐渐相等，为下一次QS801零电压导通做准备。

　　在QS801和QS802轮流导通的情况下，变压器TS802的初级电感与CS806、CS807产生谐振，在TS802的初级通过交变的正弦波电流信号，TS802的次级会产生感应电压。该电压经DS800整流、CS811、CS812滤波后形成直流电压，再经电阻RS813加到PCS802的①脚。同时，DS824、DS825全桥整流、CS814滤波形成VS电压，经RS817、RS818、VR801和RS819分压后，加到ICS802（KIA431）的REF脚。当负载变轻或其他原因造成VS电压升高时，其取样电阻RS819两端电压升高与ICS802内部的2.5V基准电压进行比较，会使ICS802的①脚电压降低。光电耦合器PCS802内的发光二极管发光强度增加，其次级光敏三极管受光增强等效电阻下降，将U804的⑧脚电压拉低，内部振荡器频率升高，TS802的储能时间缩短，VS电压下降。当VS电压输出因负载过重或其他原因导致电压降低时，其稳压过程与上述相反。经上边VS电压形成电路分析后，先检查SUB801⑤脚的15V电压，发现无15V电压，而测量QS800发射极15V电压正常，因此怀疑QS800有问题。将其焊下电路检查，发现该三极管的发射极与集电极之间已是开路状态，更换一只新三极管后，故障排除。
