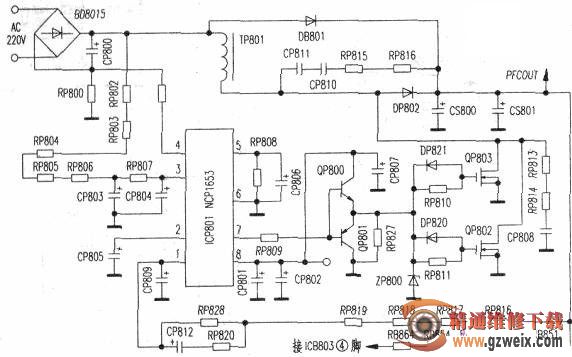

观察此机指示灯闪烁，说明主板微处理器巳发出开机信号，故障可能是屏电源板或屏组件有问题造成的，首先给等离子屏自检以判断故障的大致部位。去掉主板与等离子屏组件之间的连线，将电源板上插座CN803的⑧脚(PS-CN)、⑨脚(GND)短接，然后再将逻辑板上的插座CN2013的③、④脚短接。通电开机，发现仍无法正常开机，说明电源板有问题，用一块备用电源板换下原组件上的电源板，再开机自检屏幕上出现正常的测试图像，说明判断正确，原机电源板确有故障。单独检修原机屏电源板，先将插件CN803的⑧脚和⑨脚短接，模拟主板发出的开机控制信号，再将插件CN802的⑨脚和⑤脚用一只4.7kn左右的电阻连接，模拟逻辑板发出的VS-ON控制信号。在VS输出端接一只100W左右的灯泡作为假负载，再在插件CN801上输入220V交流电压，如果电源板正常，此时就会有正常的VS电压和VA电压输出，作为假负载的灯泡会发光，上述操作后未见灯泡发光，测量VS、VA均无电压输出。测量低电压形成电路各输出电压，发现除15V电压正常外，其他均无输出，测查PFC输出电压为310V，这说明PFC电压形成电路未进人工作状态。有关电路见附图所示。

　　ICB803输出的15V电压，送入ICP801(NCP1653A)的⑧脚后，内部恒流源对②脚外接电容进行充电，②脚电压逐渐上升，⑦脚输出的脉冲逐渐变宽，对功率开关管实放软启动，直到PFC电压达到预设395V。由⑦脚输出的图腾柱信号控制QP802、QP803进入导通状态，桥堆BD8015整流出的100Hz脉动直流电压经PFC电感TP801、QP802、QP803的漏极、源极、RP800回到BD8015，电感TP801储能。当ICP801的⑦脚输出低电平时，QP802、QP803截止，电感TP801的感应电压反向。桥堆BD8015整流出的100Hz直流电压叠加在TP801的感应电压上，经DP802整流、CS800、CS801滤波后，形成395V的PFC电压。同时，桥堆BD8015整流出来的100Hz脉动直流电压，经RP802～RP807限流后，由CP803、CP804滤波后，送入ICP801的③脚与其④脚送入的电流检测信号，①脚送入的FB信号一起进行乘法处理后，去控制⑦脚输出的图腾柱信号脉冲的宽度。使该信号包络波形与桥堆BD801整流出的100Hz脉动信号相同，从而提高BD8015的导通时间，达到功率因数校正的目的。经上述PFC电压形成电路分析后，首先检查此电路中ICP801及其外围元器件，最后发现其③脚外接的电容CP804已漏电。由于CP804漏电，使输入该脚的电压减小，引起内部电路得不到相应的电压控制而停止工作，更换CP804后，故障排除。
