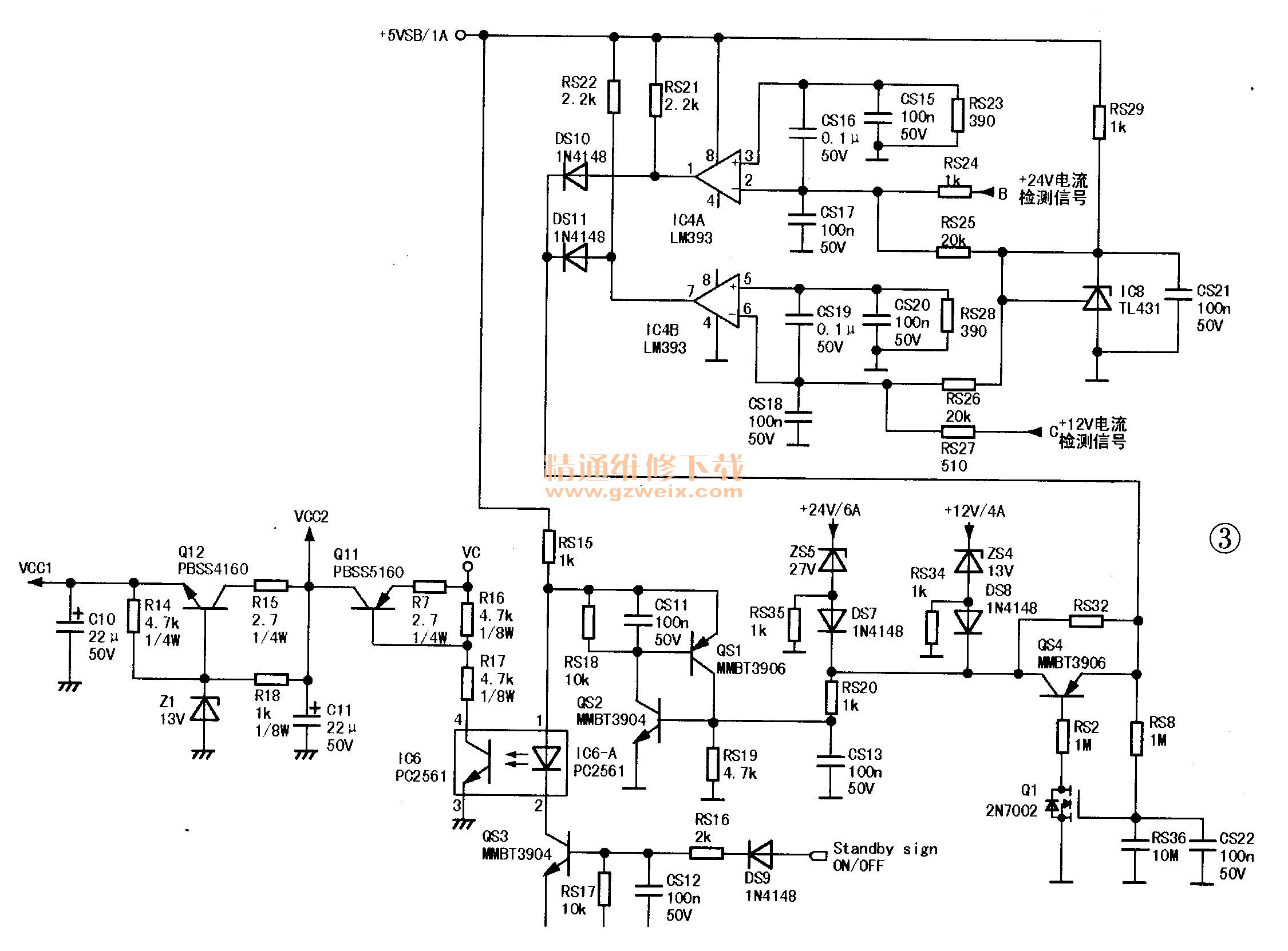

分析检修：开机检测，电源板（型号为PWL37C）上副电源正常，但主电源无24V电压输出，并测得主开关电源芯片L6599（IC3）及PFC控制芯片L6563（IC2）均无供电电压。这两块芯片的供电电路如图3所示，VCC1供给L6599的12脚，VCC2供给L6563的14脚。VCC1,VCC2电压是否输出受光耦IC6控制。IC6的工作状态除受开／待机控制管QS3控制外，还受＋12V和＋24V过流和过压保护电路控制。二次开机时，主板送来的ON/OFF信号为高电平，QS3导通，这时IC6的①、②脚中有电流流过，IC6的③、④脚内部的光敏三极管导通，Q11导通，Q11的c极输出约15V的VCC2电压，同时Q12稳压输出约＋12.5V的VCC1电压。

    实测ON/OFF信号正常，但IC6的①、②脚间的电压为0V，由此可以判断保护电路误动作。该机＋12V和＋24V过流保护电路以反相电压比较器LM393(IC4）为中心，例如：当12V电压过流时，IC4的⑥脚电位高于⑤脚电位，⑦脚输出高电平，经DS10,DS11整流到QS4的e极，QS4导通，c极为高电平，QS2饱和导通，QS1也导通，那么5VSB电压经RS15及QS1,QS2到地，这时IC6的①、②脚中没有电流流过，IC6的③、④脚内部的光敏三极管截止，Q11截止，Q11的c极无VCC2电压输出，主开关电源与PFC电路停止工作。

    该机的＋12V和＋24V过流保护电路的控制过程如下：当24V过压时，过高的电压经ZS5,RS35分压后，使QS2饱和导通，随即QS1也饱和导通，后面的控制过程与过流保护相同。

    检查保护电路，测得IC4的①脚输出高电平，检查IC4的⑤、⑥脚外围元件未发现异常，代换IC4后开机，故障排除。
