接通电源开关，按遥控开机键后，彩电面板上的指示灯的颜色仍为红色（正常应由待机状态的i色变为绿色），分析可能是CPU（集成在主控芯片U9中）未发出开机指令。经查，U9的190脚（开／待机控制）输出低电平（正常应约1.8V的高电平）0 CPU不能发出开机指令的原因主要有：1. CPU正常工作的条件未满足，如供电、复位电压、总线电压、时钟振荡、外接FLASH存储器（主要用来存储CPU工作程序）等；2.CPU本身损坏。

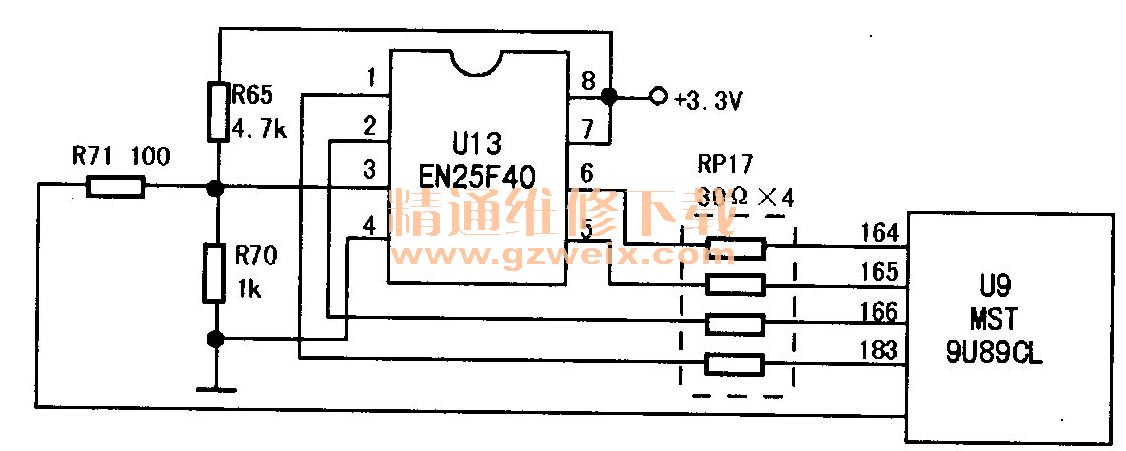

    首先对CPU工作条件进行检查，发现U9的169脚5V电压（CPU工作电压）正常，254、255脚的14.318MHz时钟振荡波形正常，253脚的复位电压在开机后能从2.5V高电平变为低电平，表明复位电路无问题。接下来查CPU工作程序存储器U13 （EN25F40 ）⑧脚3.3V供电电压正常，但查U13其他脚电压均为0V，在按遥控“开机”键时用示波器查U13②脚（与U9的166脚进行通信的数据输出线，相关电路见图1）没有波形输出，怀疑已经损坏。更换存有原装数据的EN25F40（FLASH）后试机，故障消失。
