故障现象1：开机后自动关机，指示灯亮。
    分析检修：自动关机时，测量开关电源输出电压降低，同时测量连接器XS01的20脚PROT保护检测电压为低电平0.7V，29脚STANDBY开关机控制电压为高电平，判断PROT保护电路启动。
    采取解除保护的方法判断故障范围。首先断开行输出电路，接假负载，将XS01的29脚对地短接，开机测量开关电源输出电压正常。再拆除假负载，恢复行输出电路，并联6800pF逆程电容器，将图1的A点断开，开机后不再保护，光栅和图像恢复正常，特别是光栅的尺寸并未增大多少，说明原逆程电容器有开路、失效故障，造成行输出电压升高，引起行输出过压保护电路启动而自动关机。对逆程电容器C401、C403进行检测，发现C403（5600pF）失效，更换C403，恢复保护电路后，故障排除。

    故障现象2：指示灯亮，整机三无。
    分析检修：指示灯亮，说明开关电源已起振，测量开关电源输出电压，遥控开机后有上升的趋势和行扫描工作的声音，然后又降到低电平，此时测量XS01的20脚PROT电压为低电平，XS01的29脚STANDBY电压为高电平，测量模拟可控硅V961的基极电压由开机瞬间的0V上升到0.7V，模拟可控硅保护电路启动。
    采用解除保护的方法，分别将R990、R992断开，进行开机试验。当断开R990后开机不再保护，判断束电流过大保护检测电路引起的保护。对束电流电路进行检测，发现电阻R416（1.5kΩ）开路，更换R416恢复R990后，开机不再保护。
    故障、现象3：指示灯亮，整机三无。
    分析检修：指示灯亮，说明开关电源已起振，测量开关电源输出电压，遥控开机后有上升的趋势和行扫描工作的声音，然后又降到低电平，此时测量XS01的20脚PROT电压为低电平，XS01的29脚STANDBY电压为高电平，测量模拟可控硅V961的基极电压为0V，说明不是模拟可控硅电路引起的保护，怀疑供电失压保护检测电路引起的保护。

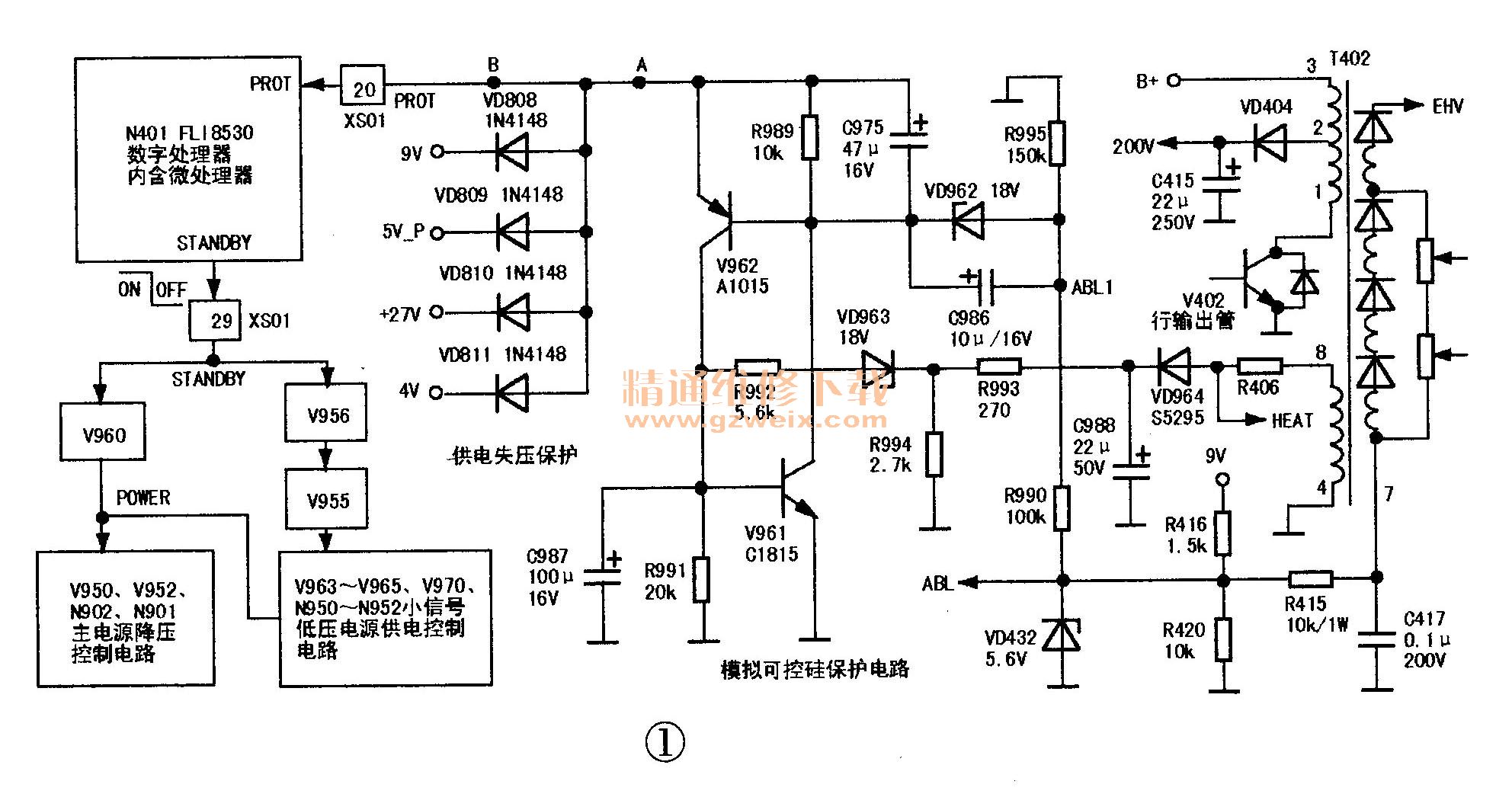

    先采取解除保护的方法，将图1中的B点断开，开机不再保护，但屏幕上显示一条水平亮线，说明场输出电路有故障。对场输出电路N440（STV8172A）进行检测，发现其内部严重短路，检查为场输出电路供电的27V电源的限流电阻R422已烧断，从而造成27V电压失压，保护电路启动。同时更换N440和R422后，恢复保护电路，故障彻底排除。

      提示：
      康佳TG高清机芯，开关电源初级电路采用厚膜电路FSCQ1265RT，微处理器的副电源取自主电源，待机采用降低主电源输出电压和切断行振荡电路等小信号处理电路供电的方式。它在开关电源的初级围绕FSCQ1265RT内部的保护功能，设有过流、过压、过热保护电路，当开关电源或负载电路发生故障时，开关电源停止工作，进入保护状态；在电源次级和行输出电路，设有9V、5V-P、＋27V、4V失压保护电路，由模拟可控硅电路组成的X射线过高保护电路、束电流过大保护电路，保护电路启动时，将保护信息送往数字处理电路的微处理器N401 （FL18530） ，N401据此执行待机动作，进入待机保护
 状态。
