TCL HD29128彩电因键控电路异常导致不开机
来源:本站整理  作者:佚名  2014-03-20 10:24:14

    该机原故障是行管C5422击穿,经查故障系行偏转线圈插头接触不良所致,处理好插头并换上行管开机,发现高压刚启动仅3s又待机了,过3s又启动,如此反复,屏上也无光栅。
    在行供电电路中串联一只75Ω电阻,并在行管。极和地之间并联一只2000pF/2kV的逆程电容后开机,测得行电流并不大,且场偏转线圈中也有场脉冲电流通过时的交流声,说明场扫描正常。查看行反馈电容C406外观无异样,测行反馈钳位稳压二极管D403两端有幅度为12V的矩形波。

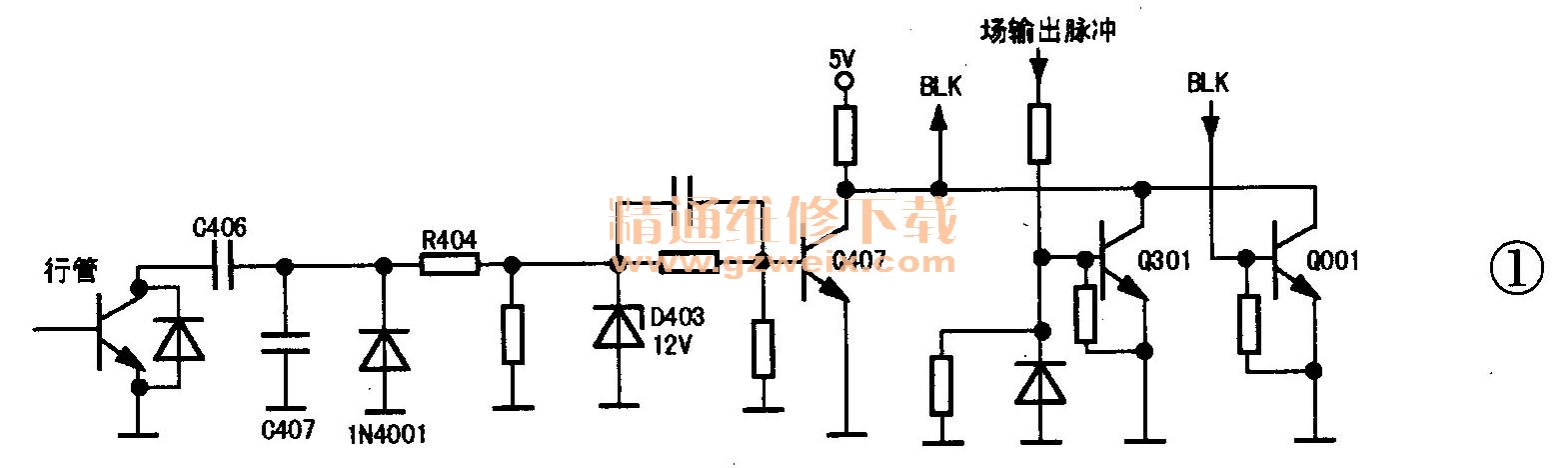

    在检查行反馈脉冲走向时发现该机行反馈脉冲电路有点特殊,如图1所示,D403钳位稳压管上的脉冲并非直接送往数字板,而是先经Q407整形,再送往数字板。在Q407的c极与两只带阻三极管Q301、Q001相连。

    开机测得Q407的c极既无脉冲信号,也无直流电压;测Q407的c极对地电阻,无短路现象。测Q001的b极电压为4.6V高电平,这说明数字板上BLK端送出高电平,使Q001导通,短路了行反馈脉冲。当时因手头有事,于是将各连接插头还原后,将机器暂放一边。

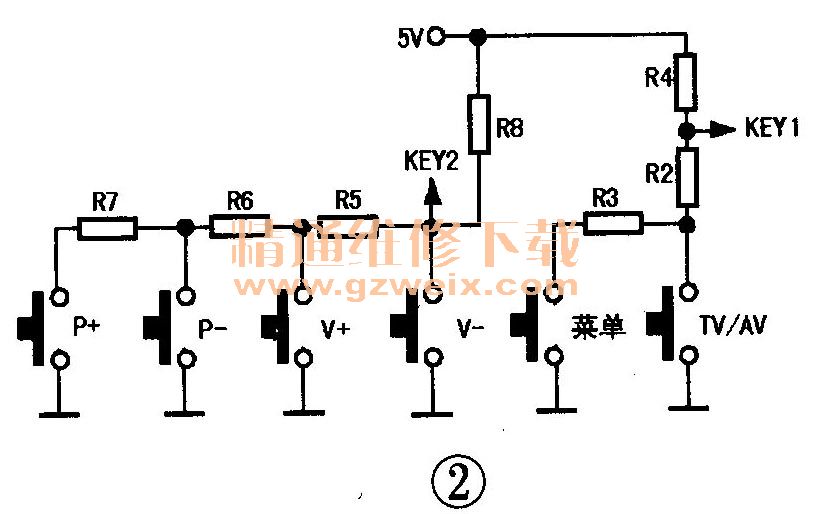

    后来准备检修此机时,未开盖通电想再观察一下现象,惊奇地发现该机能正常开机,并且屏上出现雪花点;插上电视信号,一切正常。回顾一下前后变化就是复原了连线插头,分析各插头功能后认为:面板键控插头可能与此故障有关。拔下该插头试机,故障重现。该键控电路如图2所示。拔下键控插头后,数字板上的KEY1和KEY2端电压均为0.2V;插上插头后,这两端电压升至4.8V。该键控为分压控制式,按下不同按键时,KEY1和KEY2端的电压值不同,CPU根据检测的电压后发出相应指令。此机故障原因应为CPU检测到键控端电压为OV时发出待机指令。将该机的几只微动按钮全部换新后,故障排除。

    由此想到以前修过一台创维CRT彩电,一个月内存储器24C08数据两次出错,最后才查出故障根源是几个按键漏电。在此提醒同行,键控电路有时会制造一些奇怪故障。
    提示:微动按钮漏电较为常见,其原因是湿气通过按键空隙处进入按钮内部,加之微动按妞内部的触点间距离很近,因此极易出现触点间漏电现象,从而引发按健功能失效、错乱或不开机等故障。
