接通电源开关，彩电面板上的信号指示灯为红色，按下开机键后指示灯颜色不变（正常应变为绿色）。
    由于待机指示灯能点亮，表明电源输出的3.3V-STB电压正常。接下来测主控芯片U200 （MT5325）的开／待机控制端（POWRSB ）AF13脚电压（因U200引脚实在太多，为便于查询，厂家已改用字母带数字表示脚号），发现未输出正常开机低电平。查电源板除已输出3V3SB电压外，无＋24V电压输出。

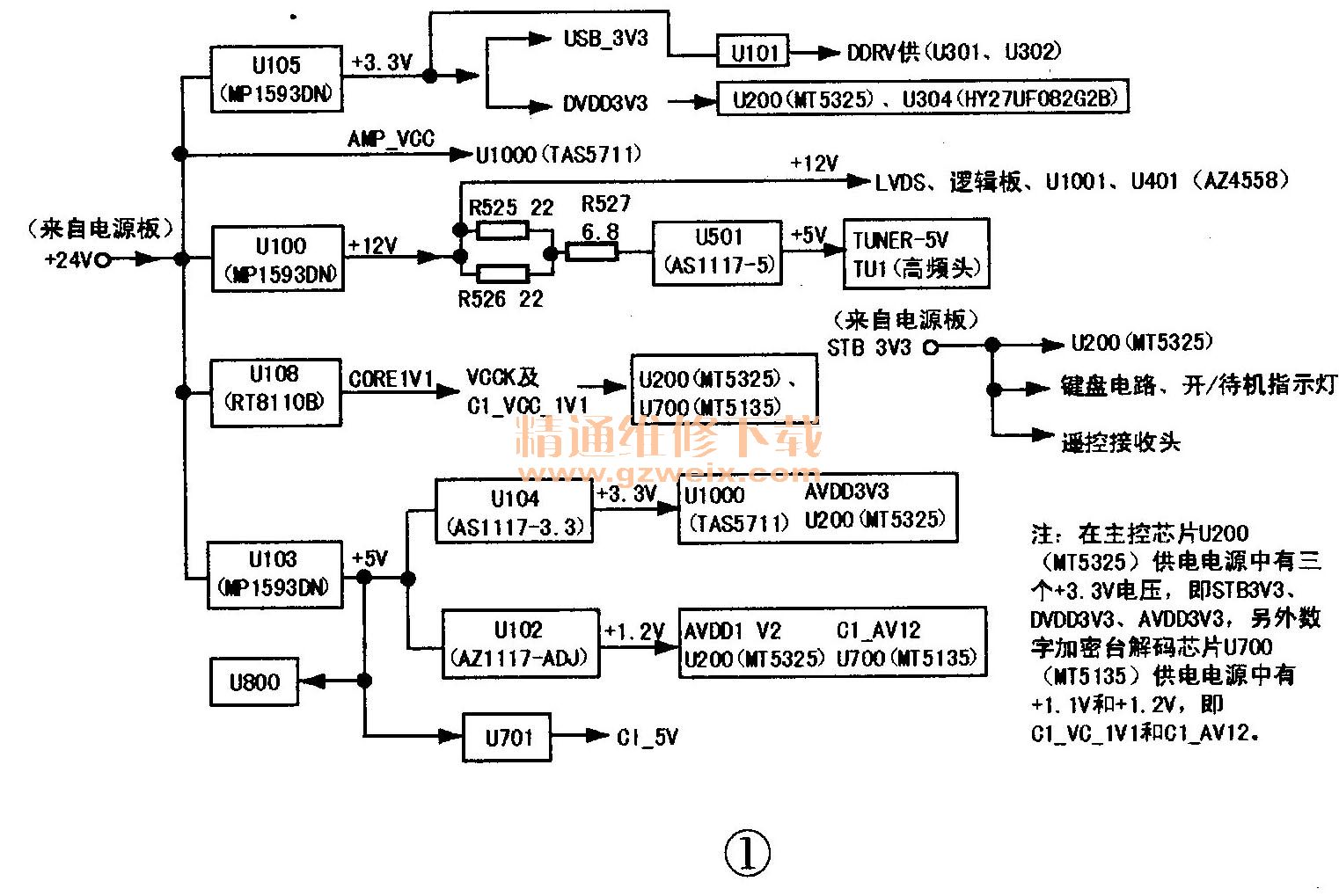

    根据故障现象分析，故障在数字板的可能性较大，这是因为不开机的因素主要集中在数字板。例如数字板上主控芯片U200相关工作条件（正常电源、正常复位、正常的时钟振荡）不满足或内部相关电路出现故障或总线所挂元件出现问题（含电源异常）或外接FLASH程序存储器U304（HY27UF082G2B）或外接DDR数据存储器U301、U302（K2B2G1646C）、U303（H5TQlG63BFR）损坏或工作异常，均会导致主控芯片U200开／待机端（AF13）不会发出正常的开机电平，当然就会导致开关电源无法输出＋24V主电压。于是，决定先对主控芯片U200工作条件进行检测。经查，U200时钟端AL26、AM26有正常的时钟振荡波形；复位端AH13有正常的2.5V高电平出砚；查相关供电端电压基本正常，但与它相连的程序存储器U304的供电电压DVDD3V3却为0V（正常为3.3V）。而该电压是由DC/DC转换块U105 （MP1593DN）输出端③脚输出的。顺藤摸瓜检查，发现由于U105输出电流较大，发热量大，使输出端③脚焊点已出现裂纹，补焊后试机，故障排除。为帮助大家检修，笔者画出了该机芯部分供电框图（见图1），供维修时参考。
