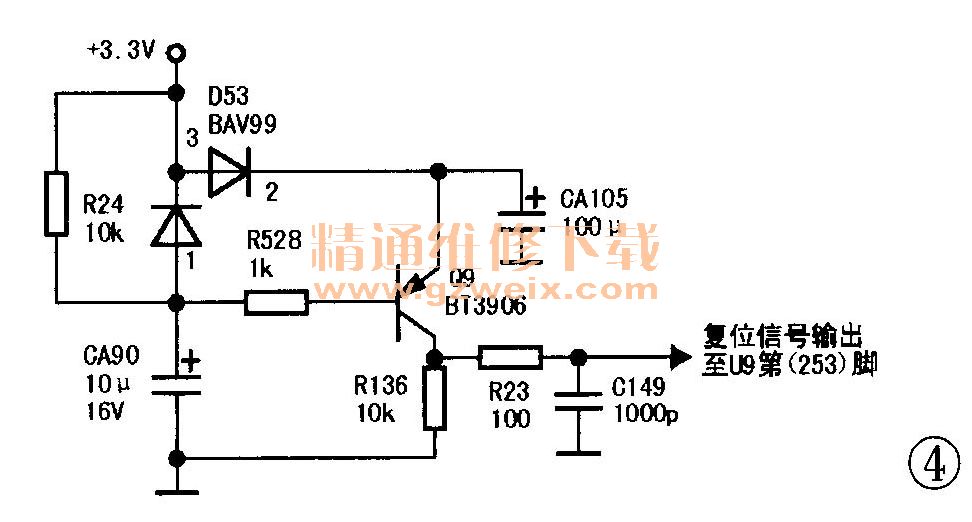

经查，主板上CON24插座③脚无＋12V电压，但CON25插座③、④脚5VSTB待机电压正常。直接按面板频道＋／－键，再测CON24插座③脚，发现有正常的＋12V电压。据此表明，开关电源正常，故障可能是主控芯片U9工作条件未满足，导致U9不能运行开机程序所致。经测、U9开／待机端190脚，的确未发出约＋2.8V的开机指令。首先检查U9的供电、复位、时钟振荡端。结果发现复位端253脚电压始终为零（正常应是开机时为高电平，然后再降为低电平），显然，复位电路（见图4）有问题。该机芯复位电路工作过程是：在开机瞬时，由于电容CA90充电尚未完成，开关管Q9（BT3906）基极电位低于发射极电压0.75V以上，故Q9处于导通状态，＋3.3V电压经复合二极管D53的③、②脚、R23降压后，加至U9 253脚的复位电压约为2.5V，但随电容CA90充电的不断进行，其正极电位不断升高，即Q9基极电位不断上升，当e、b极间电压低于0.6V时，Q9由导通变为截止，U9 253脚电压变为0V，完成复位工作。当对这部分电路进行检查时，发现是开关管Q9（BT3906）发射结已开路，更换后试机，复位电压恢复正常，故障排除。
