TCL L46P10FBE彩电(MS58机芯),二次不开机
来源:本站整理  作者:佚名  2015-05-21 10:21:12

    分析检修:通电试机,发现待机电压3.3V正常,二次开机,发现继电器“哒哒”响,3.3V电压降到1V左右。测得3.3V负载没有短路现象,看来是3.3V电源带不起负载,问题出在待机电源电路。

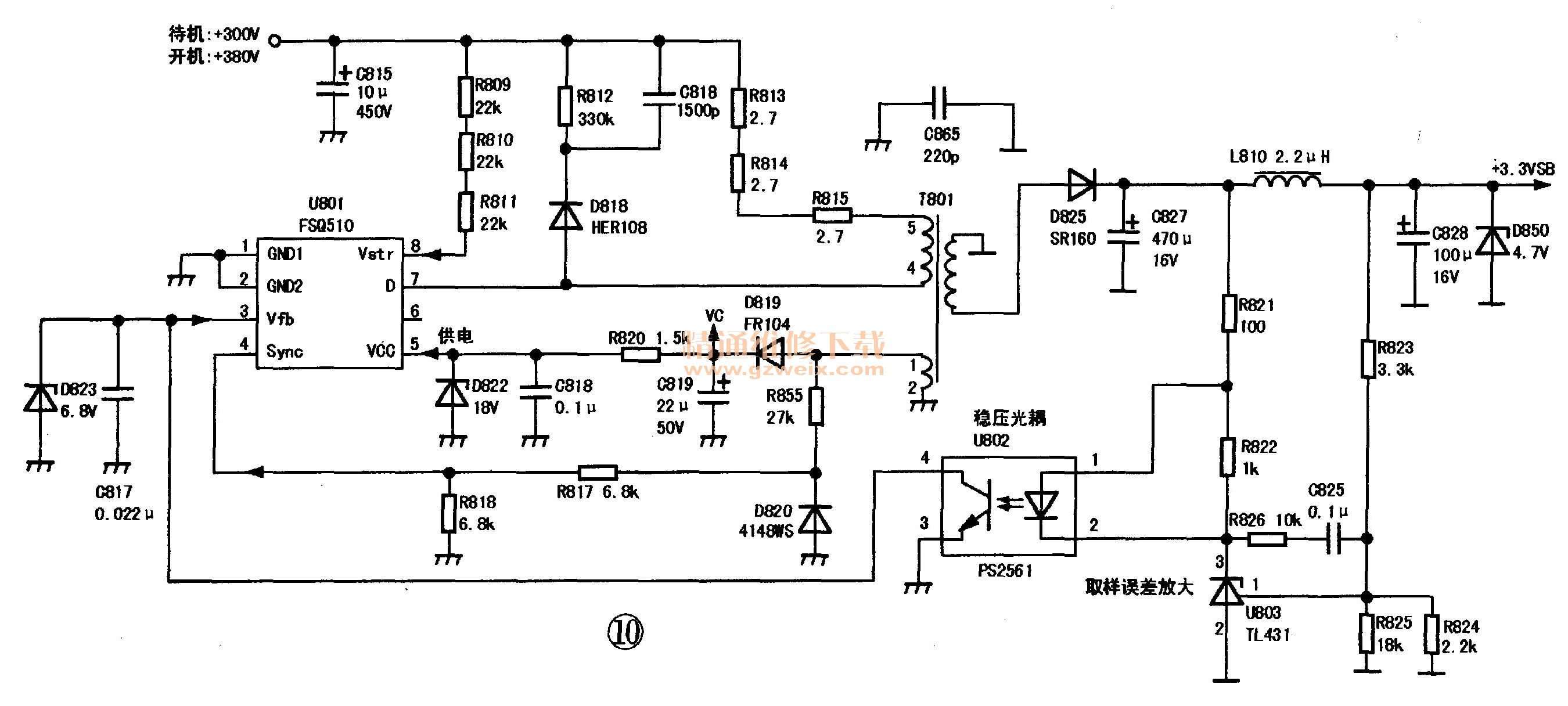

    该机电源板型号是40 -IPL47L-PWLIXG,其待机电源以FSQ510(U801)为中心组成,如图10所示。重点检查以三端精密稳压器U803 (TL431)为中心的误差放大电路,以及稳压光藕U802,未发现异常。代换了U801后故障依旧,于时转向检查开关电源初级电路,发现尖峰吸收二极管D818的反向阻值较小,换新后试机,故障排除。

关键词:TCL彩电
