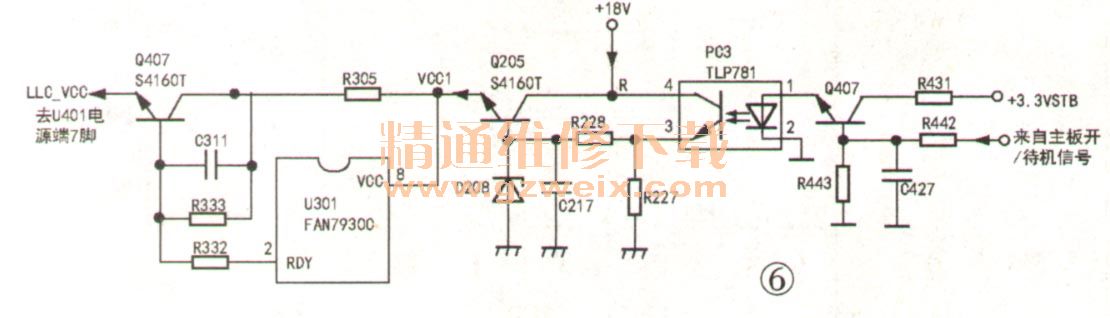

经查，主板上的插座P100⑩脚未输出正常的开机高电平，但插座P100①、②、④脚却有＋24V电压输出。该机的开／待机控制电路如图6所示，二次开机后Q407导通一光电祸合器PC3初级①、②脚内发光二极管发光→次级③、④脚内部光敏三极管内阻大幅减小→控制管Q205导通→VCC1（＋17V）电压从Q205 e极输出→电源PFC控制块U301（FAN7930C）工作→LLC_CC电压输出控制管Q305（S4160T）导通斗主电源工作控制块U401（FSFR1700XS）电源端⑦脚有LLC VCC工作电压→U401正式工作→输出＋24V、＋56V主电压。因此，在主板没有输出高电平开机指令的情况下主电源却有输出，说明电源的控制电路有问题。经查VCC1电压输出控制管Q205（S4160T）c、e极间击穿。换新后试机，故障排除。

    该机的故障机理是由于Q205击穿，使PFC电路未工作，电源送出的24V带不起载引起MCU的开机上电时序出现问题，从而导致本故障。
