TCL L32E76型液晶彩电,接通电源开关后,不开机,电源指示灯也不亮
来源:家电维修  作者:佚名  2017-02-01 08:41:00

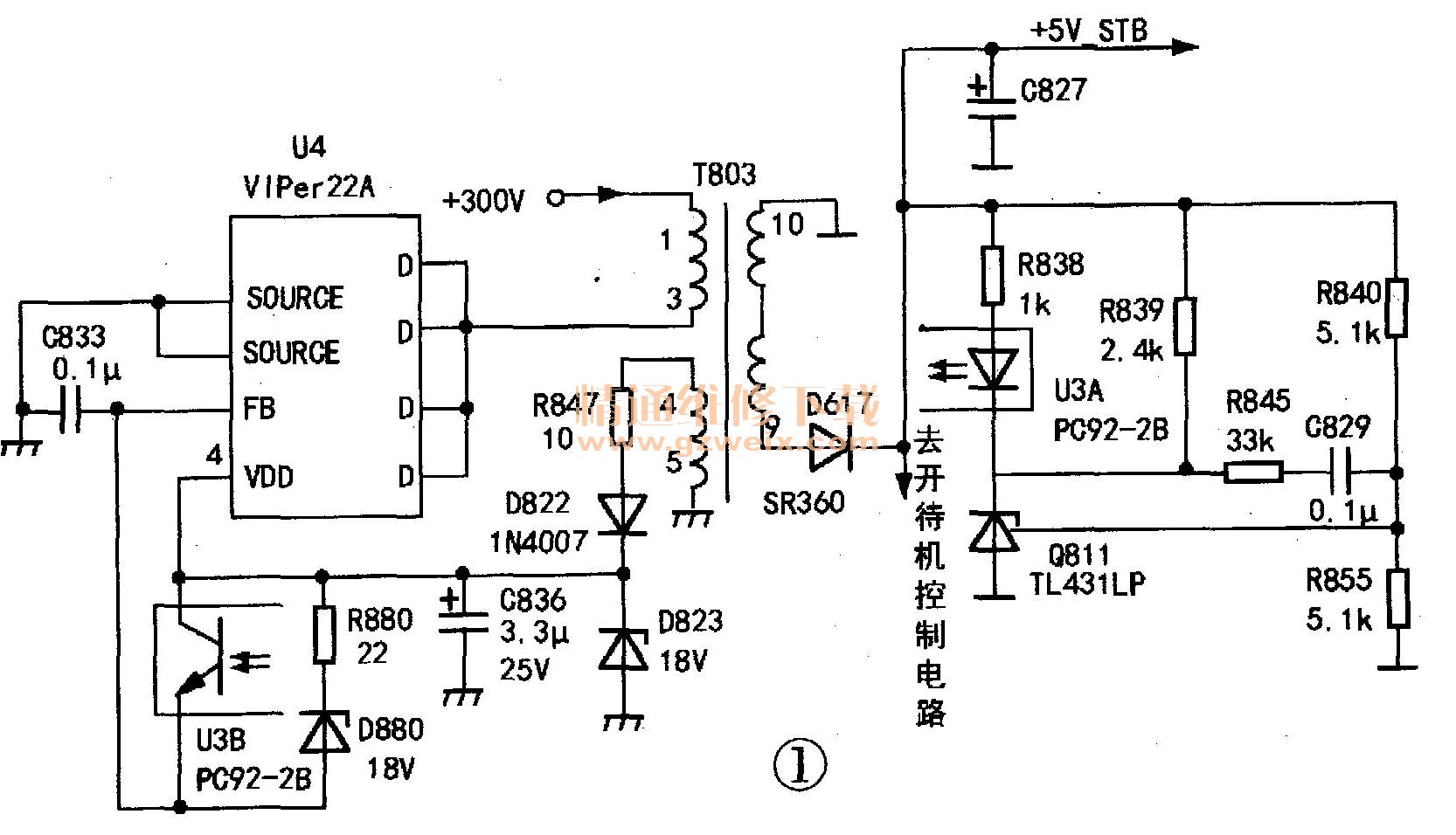

    分析检修:根据经验,电源指示灯不亮有可能是5V或3.3V待机电源(含市电输入)方面故障,也有可能是待机电源传输或控制保护电路方面的故障,所以检修首先从开关电源中的待机电源入手。经查,+5V_STB待机电压无输出(即C827两端无5V电压,相关电路见图1)。最后查出可调精密电压稳压器Q811(TL431 LP)② 、③脚击穿,18V稳压二极管D823短路。D823短路后,U4(VIPer22A)因④脚(VDD)失电而停止工作。将上述两元件更换后试机,故障排除。

    提示:待机指示灯供电通常使用待机电源。当待机指示灯不亮且开不了机时,多为待机电源或它的负载有问题。
