TCL L42P10FBE型液晶彩电指示灯亮,不开机
来源:家电维修  作者:佚名  2017-07-17 08:42:43

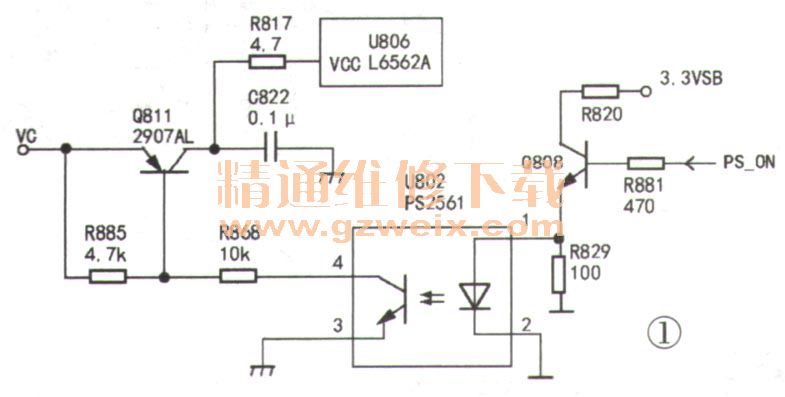

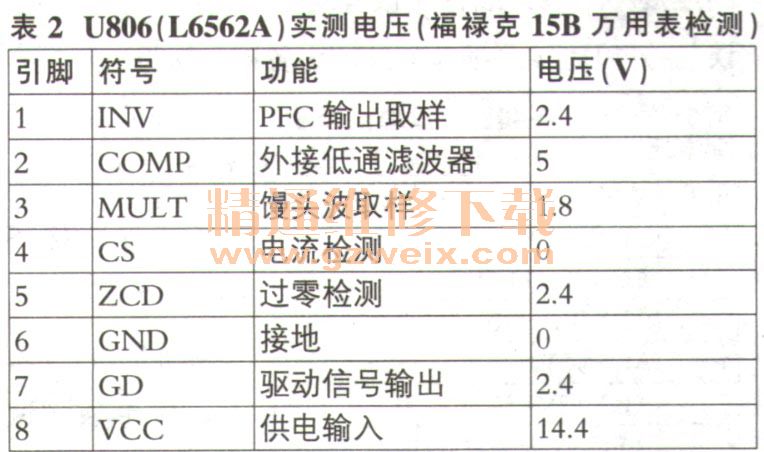

    分析检修:拆机检查,测量3.3VSB正常,但无24V输出。测得PFC电容C840、C840A两端电压为311V,说明PFC电路不工作,检查开关管Q805、Q809、Q803均未击穿,后发现PFC芯片U806(L6562A)的⑧脚(vcc)电压为0v。该vcc供电是由Q811、光祸U802和开/关机电路组成,如图1所示。测得PS-ON电压为4.5V、Q811的U极电压为14.4V,与e极电压相同,已损坏。将其换新后PFC电压达到398V、24V输出也正常,故障排除。U806(L6562A)实测电压如表2所示。
