TCL L40E77型液晶彩电,不能二次开机
来源:本站整理  作者:佚名  2018-10-17 15:26:35

   一辆TCL L40E77型液晶彩电,不能二次开机(按“开机”健后,红色指示灯变为绿色,随即又变为红色)。

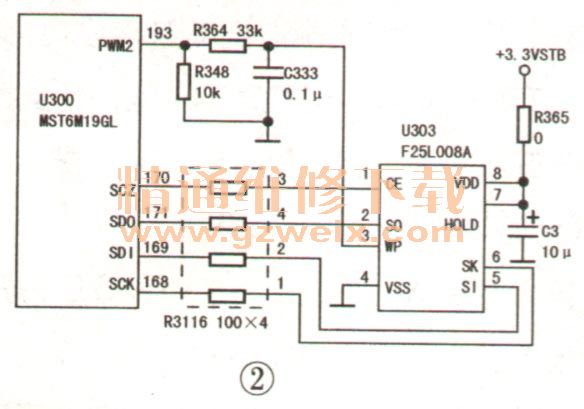

    分析检修:由故障现象分析,判断CPU的工作条件已基本满足,开关电源也正常工作,故障可能是保护电路动作或主芯片U300在运行开机程序时受阻。本着先易后难的原则,先检查U300的98、109、173、209、242等脚的+1.26V内核供电,正常。二次开机后,迅速用示波器测量FLASH存储器U303 (F25L008A)①、②、⑤、⑥脚的波形,发现U303②脚没有数据波形。U303②脚通过R3116与U300的171脚连接,怀疑U303②脚到U300的171脚之间的线路开路。经查,排阻R3116的④脚虚焊。补焊后试机,故障消失。相关电路如图2所示。
