检修厦华L22A1K型液晶彩电开机,无图像、无伴音
来源:本站整理  作者:佚名  2012-05-13 14:13:52

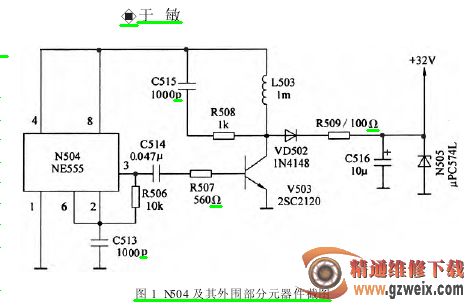

出现此类故障时,首先检测 TNBl01 的 BP、BM 端有无+5 V 电压,BT 端有无 +32 V电压。若 TNRl01 BT 端电压低于 +32 V,则说明升压电路未工作,可用示波器检测 N504(NE555)的③脚有无方波驱动脉冲。若有,则检查耦合元件C514、R507、振荡管 V503(2SC2120)、储能电感 L503 是否损坏。若 N504(NE555)的③脚无脉冲,则检查 R506 是否损坏,N504 引脚是否虚焊。实际检修中,因 R506 损坏,N504 引脚虚焊而引起此类故障较常见。N504 及期外围部分元器件截图如图 1 所示。


按照常规检查,无图像、无伴音通常为图像、伴音公共通道有故障所致。由于该机的图像及伴音公共通道全部集成在 FS 调谐器 TNRl01 内,因此无图像、无伴音故障局限在 TNRl01 上。
