(3)采用万用表检测功率模块（MOS）方法如图 1如下：测量时，万用表红表笔(+)接地，黑表笔(-)接被测部位。假设某功率模块的⑦脚对地电阻为 600 Ω，那么其他功率模块的⑦脚对地电阻也都应该是 600 Ω；如果某只功率模块的⑦脚的对地电阻偏大、偏小或为0Ω，说明这只模块已损坏。

有一种情况需要注意：各功率模块的电源脚和接地脚是直接连在一起的，仅对比这两只引脚的对地电阻是不准确的，应逐一对比每个引脚。因为只要功率模块损坏，其他引脚的对地电阻也必定有变化。

其他元件损坏，一般不会引起保险丝熔断。

处理方法：对于不亮、保险丝熔断的背光板，检查到功率模块损坏并更换后，可以通电观察液晶屏的亮度，并注意背光板是否有过热、冒烟的现象；否则，还应检查升压变压器本身是否短路。因为升压变压器短路或局部短路最终也会造成功率模块击穿、短路。

升压变压器损坏的对策：背光板有两种：一种是采用 1 个升压变压器的背光板(如图 2 所示)，采用 EEFL 灯管；或者采用平衡电感装置，保证CCFL 灯管并联启动。这种升压变压器由于体积大，制作工艺、绝缘性能都可以得到保证，一般不易损坏(经验中还没有发现损坏的)。

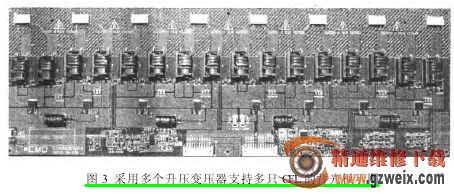

另一种是采用多个升压变压器支持多只 CCFL（冷阴极荧光灯）背光灯管的背光板，1 个升压变压器负担 1 只 CCFL 灯管，16 只灯管就需要 16 个升压变压器，如图 3 所示。

升压变压器的结构类似于普通的开关变压器，一般普通电视机开关电源的开关变压器几乎没有损坏的。但是，对于CCFL 背光板的多背光灯管的开关变压器，因为数量多，一块背光板上安装十几甚至二十几个升压变压器，变压器的体积就制作得非常小，并且背光板变压器 的 电 压 达 到1400 V 以上，比一般 CRT 电视中开关变压器的电压高很多，线圈匝间、绕组间的绝缘、耐压就很难保证，故容易出现击穿、短路现象。特别是匝间短路比较多，这和其绕制方法有关(等效于谐振电感，对分布电容有要求)。这种小型的单个变压器，实际维修中发现了不少损坏案例。

要修复这种背光板，必须购买同型号的升压变压器来更换，不能采用替代品，也没有替代品。有些师傅能在大城市或通过网购买到拆机件，但是边远地区的维修师傅就为难了。应急的处理办法是：把故障升压变压器的初级断开，其对应的那只背光灯管也就不工作了；同时，还要解除背光板上的背光灯管断路保护，以保证其他灯管的工作不受影响。

因为有一只灯管不工作，屏幕上会出现一块相应的轻微暗区(高亮度时，图像表现不明显，但低亮度时会有感觉)。这时，可以把液晶屏的亮度提高，尽量不影响使用。

注意：这只是应急方法!过后还是要积极设法更换同型号的升压变压器，以保证液晶电视的图像质量。
