等离子彩色电视电源电路的基本结构和检修流程(一)
来源:本站整理  作者:佚名  2012-05-13 14:12:23



等离子电视机的电源电路是将交流 220 V 电压经整流、滤波变换和处理变成多种直流电压,为整机的各种电路供电,如接口电路、音频信号处理电路、视频信号处理电路、数字信号处理电路以及等离子屏等电路都需要供电,它是等离子电视机中最重要的电路。



一、电源电路的基本结构和电路分析



等离子电视机的电源电路可以输出电视机所需的各种电压,其电路结构也比较复杂,图 1 所示为长虹PT4206 型等离子电视机的电源电路,它采用的电源类型为三星 V3 屏等离子电源(YD05),其型号为 LJ44—00068A。由图 1 可知,该机的电源电路主要是由交流输入电路及待机 5 V(VSB)电压形成电路、PFC 直流高压产生电路、逻辑板 5 V 和 3.3 V 供电电压产生电路、整机及其他电压产生电路、整机稳压电路、保护电路等构成的。其中,每一路都是由相应的分立元件相配合,用集成电路等器件进行控制,从而形成等离子电视机所需的各种电源。



1. 交流输入电路及 5 V( VSB) 电压形成电路

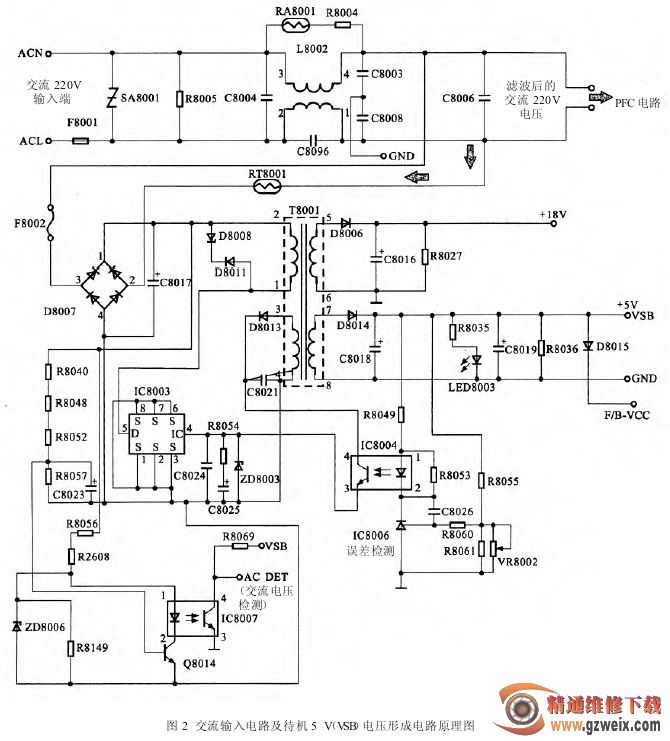

图 2 所示为长虹 PT4206 型等离子电视机电源电路中的交流输入电路及待机 5 V(VSB)电压形成电路。



交流 220 V 交流电压由插座 CN8001 进入后,经保险管 F8001 进入 SA8001、R8005、C8004、C8096、L8002、RA8001、R8004、C8003、C8008、C8006 组成的交流输入电路,它具有过压保护和抗干扰功能,将交流 220 V 电压进行滤波处理。



滤除干扰后的交流电压分成两路:其中一路送给PFC 电压产生电路;另一路经保险管 F8002、桥式整流电路 D8007 整流、滤波电容器 C8017 滤波后,形成不稳定的 300 V 直流电压。该电压经过开关变压器 T8001的初级绕组加到 IC8003(TOP223PN)的⑤脚,IC8003 与开关变压器初级绕组的①、②脚构成开关振荡电路,开关变压器正反馈绕组③、④脚的输出经 D8013 整流变成直流电压,然后经光电耦合器 IC8004 的④、③脚反馈到开关振荡集成电路 IC8003 的④脚,使其进入振荡状态。从 T8001 的次级绕组整流、滤波(D8014、C8018)后,形成 +5 V(VSB)电压,给主板 CPU 供电。此外,VSB电压经 D8015 整流后,产生“F/B-VCC”电压给后级电路的稳压部分供电。同时,+5 V 电压经过电阻器 R8035后为发光二极管 LED8003 提供工作电压,使其发光(绿色)。T8001 的⑤~⑥绕组感应出的信号经 D8006 整流、C8016 滤波后,形成 18 V 的直流电压。



2. PFC直流高压产生电路



图 3(图见下期)所示为 PFC 直流高压产生电路,它主要是由继电器控制电路、整流 / 滤波电路、开关电路、升压电路、开关振荡集成电路 HIC8001 等部分构成的。当发出“二次”开机指令后,晶体管 Q8009 基极端的RELAY(继电器)信号由高电平变为低电平,使 Q8009和 Q8013 导通,此时 Q8013 的集电极变为低电平,且分为两路。



其中一路被送到保护模块 HIC8002 作为一个PS-ON 的检测信号;另一路通过光电耦合器(IC8005)隔离后,经过 R8058 使 Q8012 的基极变为低电平,Q8012饱和导通,18 V电压为 IC8009①脚供电。该电压经IC8009(7815A)稳压后,产生 15 V 的 PFC-VCC 电压为 PFC 模块 HIC8001 的⑧、⑩脚供电。Q8012 输出的另一路送到 Q8010 的发射极,Q8010 在 PFC-OK 信号的控制下输出 DC-VCC 电压,再经 Q8011 输出 VCC-S 电压。同时,Q8013 集电极电压的降低,还使 Q8004、Q8006 饱和导通,继电器 RLY8001 吸合,LED8002 开始发光(绿色)。



交 流 220 V 电 压 通 过 L8003、C8007、RLY8001、R8009、R8010、C8001、C8009、L8004、C8002、C8010、C8005等元器件组成的“二次”“、三次”进线抗干扰电路后,送入桥式整流电路 D8003,得到 100 Hz 的脉动直流电,送入 PFC 电路。此时,D8003 输出的 +300 V 电压通过R8037、R8038、R8039 和 R8044、R8045 为 PFC 模 块HIC8001 提供启动信号。PFC 电路开始工作,输出PFC-OK 信号和 RELAY-ON 信号。PFC-OK 信号使 Q8010导通,产生受控的 DC—VCC 信号为副电源板和主电源板上的电路供电,再经过 Q8011 产生出 17 V 的 VCC-S电压。



RELAY-ON 信号经过光电耦合器 IC8002 隔离后,使 Q8005、Q8008 导通,继电器 RLY8002 吸合,R8009、R8010 被短路,减小了整 机 自 身 功 耗 ,Q8010 在PFC-OK 信号的控制下输出 DC-VCC 电压,再经 Q8011输出 VCC-S 电压,同时 LED8001 被点亮。桥式整流电路 D8003 输出约 300 V 的直流电压经电感 L8001 滤波后,再经开关场效应晶体管 Q800l、Q8002 后,变成开关脉动电压,由 D8002 整流输出与交流 220 V 经全波整流二极管 D8046、D8001 输出的直流电压叠加,C8012 平滑滤波后,输出约 400 V 的直流电压(PFC电路)。
