创维37M11HM型液晶彩电三无故障
来源:本站整理  作者:佚名  2013-09-06 09:26:17

    该机通电开机三无,指示灯不亮。指示灯不能点亮,一般是电源电路存在故障的几率较大,无+5VSB电压(即主机待机电压)所致,其次为主板本身存在故障,初步判断可能是220V市电输入抗干扰电路、市电整流滤波电路、副电源电路等有元件损坏造成主机无+5VSB待机电压。

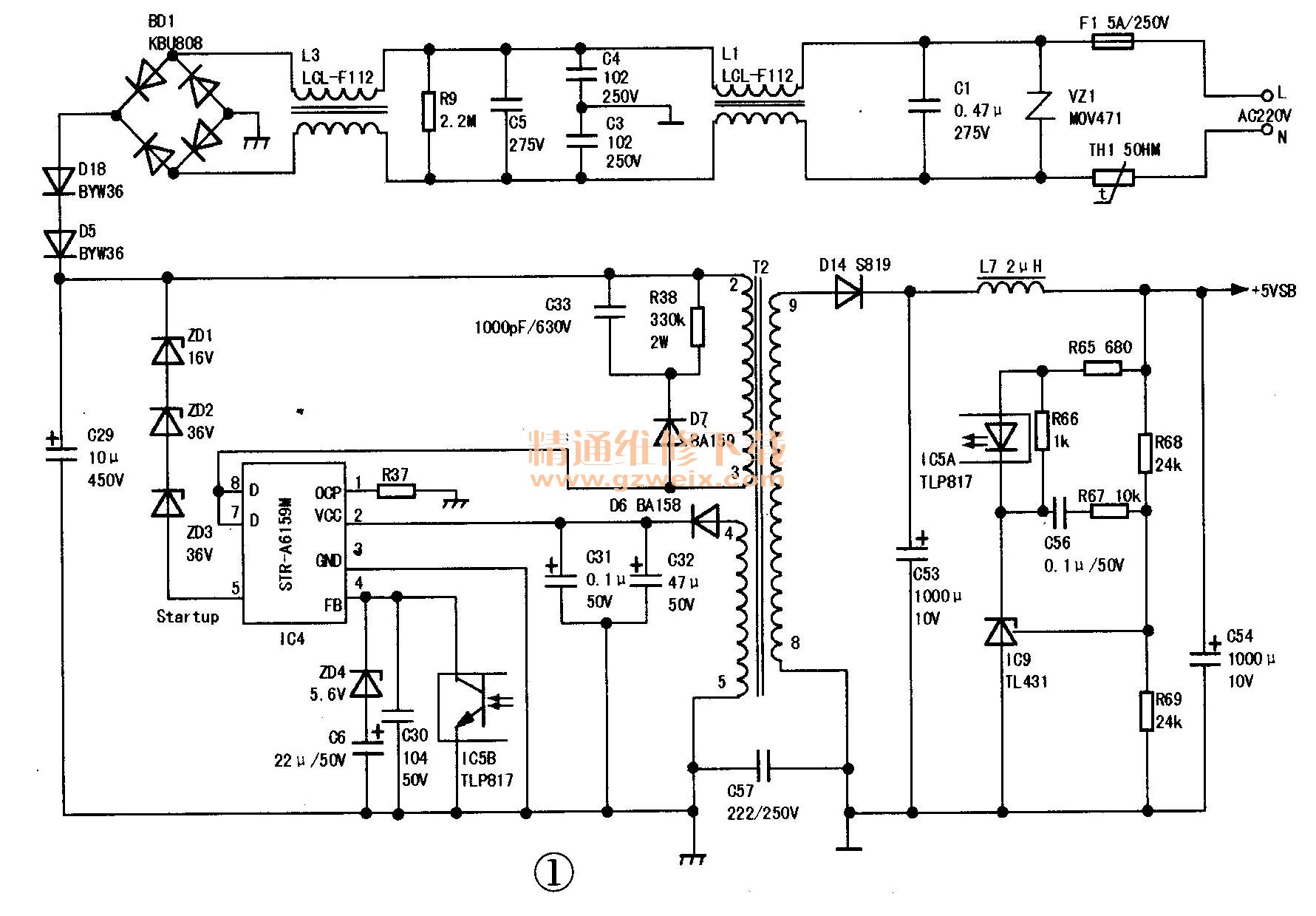

    开盖,通电后测副电源滤波电容C54(1000VF/10V )正端电压(见图1),无+5VSB待机电压;断电后测量F1(5A/250Vac)完好,测C29(10WF/450V)正端有约稳定的+300V直流电压,由此说明市电220V输入电路、全桥整流电路及副电源+300V供电电路均工作正常。进一步断开变压器T2的⑨脚与后续电路的连接后,再测⑨脚电压,发现该脚无交流5V左右的电压输出,此时尚不能断定D14、C53及后续电路是否存在故障,但可以肯定T2或其初级的热地电路存在故障。

    本着“由浅入深、先易后难”的原则,先观察T2的初级电路,该电路以厚膜块STR-A6159M(IC4)为核心,以电阻、电容等器件为主组成,检查可疑元件、焊点,未发现异常。接通电源,用数字表测STR-A6159M的⑤脚芯片启动脚供电电压正常;测⑦脚和⑧脚芯片高压输入脚电压也正常;测②脚芯片稳定工作时供电为4.72V,较正常值17.8V低了13.08V电压;测④脚稳压控制端电压为0.87V,较正常电压值1.86V低了0.99v;测①脚OCP过流检测输入端(即功率检测脚)电压为0V,而正常时该脚应有约0.03V左右的电压。从测量的电压数值分析,认为该厚膜块②脚存在故障的可能性较大,因为②脚为芯片稳定工作时的供电端,当②脚供电电压异常时会引起芯片工作异常,从而导致各输出电压异常。估计可能是②脚外接电容C32(47μF/50V)已漏电。拆下该电容,用万用表测量发现该电容几乎已无容量,用同规格优质的电容更换后试机,该机红指示灯点亮,稍后红绿指示灯交替点亮,电视启动,出现蓝屏,接上信号,声像正常,机器修好。

小结:该机中STR-A6159M(IC4)与T2以及D14(S819)、IC5(P817)等元件组成反激式电源电路,该电路输出5V电压主要为该主机CPU和待机电路供电,来自于C29上的直流电压经开关变压器T2的初级绕组加到STR-A6159M (IC4)的高压供电脚⑦脚和⑧脚上,同时经ZD1(36V),Zll2(36V),ZD3(36V),加至芯片IC4的启动脚⑤脚后,IC4内部高压电流源工作,经集成块内部向②脚电容C32充电,当C32上的电压达到13V时,其内部电源向各单元电路供电,集成块内部电路进入工作状态(包括开关管),T2各次级绕组产生感应电动势其中,接热地部分次级绕组经D6(BA 158)整流、C32 (47μF/50V)滤波产生的17.8V电压直接送到IC4的②脚,为IC4提供稳定工作时的持续供电;接冷地部分的绕组经D14整流,经C53 (1000μF/10V)、L7(2μH),C54(10OOμF/10V)组成π形滤波电容滤波后输出5V电压,一方面5V电压被取样后经IC9(TL431)比较放大后,通过光耦IC5送入IC4的④脚,通过调整脉宽的方式实现稳压;另一方面输出一个稳定的+SVSB电压给主机供电。
