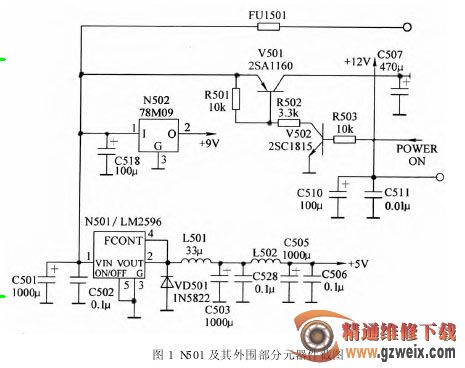

此类“三无”故障，说明熔丝和桥式整流电路均正常，可能是主电源输出之后的电路有故障。首先，检测主电源的直流输出有无稳定的 12 V，若有，则检测 V501(2SAll60)的集电极和基极电压是否正常。若 V501 的基极有 12 V 电压，而集电极电压为 0 V，则检测V502 的基极电压是否正常。若V502 的基极电压为 0 V，则说明CPU 未能正常工作，应检测 N501(LM2596)的②脚有无12 V电压。若无，则检查 N501(LM2596)的①脚熔丝 FUl501 是否完好。若已熔断，则说明 +12 V 负载(CPU+DSP、音频功放)出现短路故障。应检查 N501(LM2596)的输入端电容 C501、C502是否正常。若均正常，则检查 N501(LM2596)的②脚输出回路中的 VD501(1N5822)、C503、C528、C505 是否损坏。实际检修中，因 C503、C505 失效而引起此类故障较常见。N501 及其外围部分元器件截图如图 1 所示。

提示：厦华 L22A1K 型液晶彩电的“三无”故障，实际检修中也有某些区别，一种是“三无”，但指示灯亮。

其故障主要原因是C503（1000 μF）或C505（1000 μF）滤波电容漏电、失效引起的；另一种是“三无”，且指示灯不亮。

实际检修中，往往是因开关变压器损坏而引起的。厦华 L22A1K 型液晶彩电开关变压器使用专用开关变压器 T101（SR2822），其输出电压为 12 V。若无法购到同型号变压器，可利用原骨架按原线图的匝数和线径进行绕制。绕制完成后，进行去潮、浸漆和烘干处理。并在使用中，对变压器输出电压进行调整（如调整 R139 或R137 阻值），使变压器输出电压稳定在标准的 12 V上，即可投入使用。
