福日P7机芯彩电采用飞利浦 TDA8362 单片电路，其开关电源采用厚膜电路 STR-S6708。该机巧妙地利用厚膜电路 STR-S6708 内部的过流、过压保护功能，设计了复杂而完善的保护电路，几乎涵盖了整机的所有负载电路。发生故障时，大多进入保护状态，看不到真实的故障现象，给维修造成一定难度。

一、电源电路工作原理

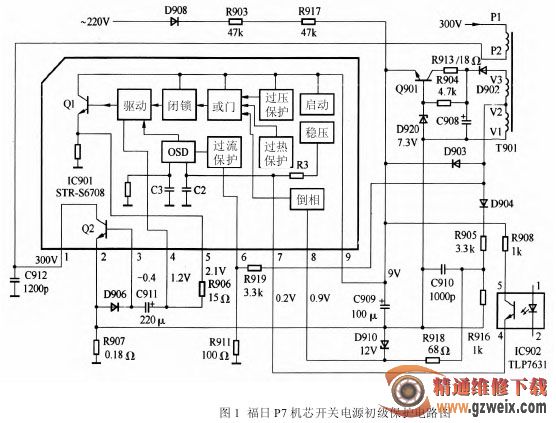

该机的保护、稳压、待机控制电路都设在开关变压器 T901 次级，通过“光耦”IC902 将控制信息传递给T901 初级的厚膜电路 STR-S6708，对 STR-S6708 的⑦脚电流进行控制，达到稳压、待机、保护的目的。其初级保护电路如图1 所示。次级保护电路如图 2 所示。

要说清楚保护电路的检修，必须先了解开关电源的工作原理，下面简要介绍该机开关电源的工作原理。该机电源主要由初级的厚膜电路 STR-S6708(IC901)和次级的稳压、待机、保护电路构成。

STR-S6708 内部不但包含：大功率开关管、启动电路(START UP)、振荡电路(OSC)、驱动电路(PROPOR-TIONAL DRIVE)、闭锁电路(LATCH)、基准电路(REF)等开关电源基本电路。还设有完善的过流保护电路(OCP)、过压保护电路(OVP)、过热保护电路(OHP)电路。各脚功能和对地参数见表 1，其中对地电阻是用500 型指针万用表 R×l kΩ档测得的。

1. 主电源电路

市电（220 V）整流、滤波后，形成约 300 V，电压一路经开关变压器 T901 的初级 P1～P2 绕组加到厚膜电路 STR-S6708 的①脚（内部大功率开关管 Q2 的集电极）；市电还经 D908 半波整流、R903、R917 降压、C909 滤波后，加到 STR-S6708 的⑨脚，为 STR-S6708内部电路提供启动电压，内部振荡电路启动工作，从IC901⑤脚输出脉冲电流。此脉冲电流经 R906、C911送入 IC9901③脚内部大功率开关管 Q2 的基极，使开关管工作在开关状态，其脉冲电流在开 关 变 压 器T901 各绕组产生 感 应 电 压 。STR-S6708的⑧脚与D904、R905、C910、R916构 成开关管延迟导通控制电路，将T901 的 V2 反馈电压延迟后，送 入 IC901 ⑧脚，以降低开关管的功耗。
