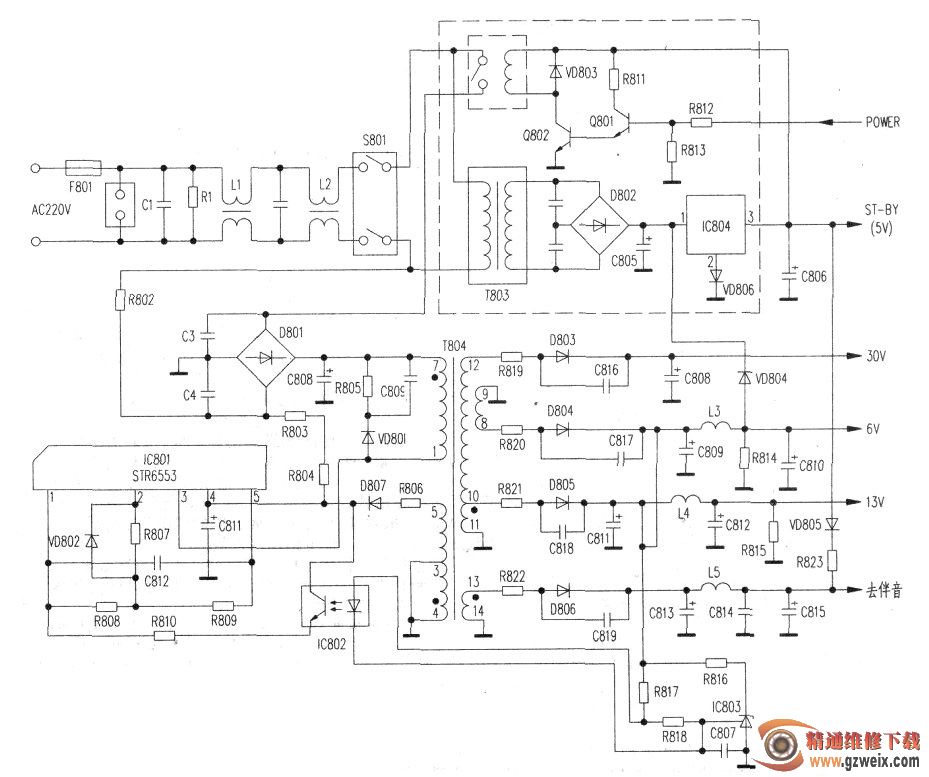

观察此机的指示灯能够点亮，说明ST-BY待机电源工作基本正常，此时用遥控器开机，能听到继电器的吸合声，同时，红色指示灯熄灭，绿色指示灯点亮，但机器仍呈“三无”状态。继电器能吸合，说明MCU控制电路也工作正常，由此情况看，故障应出在以IC801(STR-F6553)为主的开关电源电路中，这部分电路见附图所示。接通电源后，交流220V电压经保险管F801和交流抗干扰电路滤波后，送入待机电源变压器T803的初级绕组，由T803次绕组降压后再经D802全桥整流、c805滤波得到9V左右的直流电压。该9V直流电压经IC804(KIA7805)稳压调整后，输出5V直流电压作为微处理器ICO01的供电。微处理器得到供电后开始工作，从其(20)脚输出一个高电平的开机信号，控制Q801、Q802导通，继电器RL801线圈得电，内部开关吸合。于是220V交流电经RL801的开关加到整流桥堆D801，经D801整流、C808滤波后得到300V左右的直流电压，并通过开关变压器T804初级的7～1绕组加到厚膜集成电路IC801(STR-F6553)的③脚，同时，由D801内单臂二极管整流，R803、R804限流后向IC801④脚的电容C811充电，当充电电压达到18V时，电源模块内部振荡器便开始工作，经其内部驱动放大后加至内部场效应管的栅极，控制其工作在开关状态，开关电源电路便开始工作，从T804的次极绕组输出感应电压经整流、滤波为整机信号处理电路供电。经上述电路分析后，关机，用万用表测量电容C808两端的电压近300V左右，并且放电很缓慢，由此说明开关电源未工作。一般来讲开关电源不工作由两个原因造成，一是启动电路出现故障；二是稳压环路有问题导致电源保护。先检查启动中的启动电阻R803、R804均正常，测量厚模块各脚对地电阻，结果发现其④脚对地电阻异常，故而怀疑电容C811有问题，将其拆下电路测查，发现已严重漏电，更换一只l00μF/50V电容后，故障排除。
