LG MC-74A机芯，具有图文处理功能和NICAM（丽音）音频处理功能。IIC总线系统主控电路微处理器IC1采用CXP86441-509S，存储器型号为CAT24C08P,被控集成电路有：VCJ处理集成电路TDA8375,NICAM音频处理集成电路MSP3410或TDA8425、图文信号处理集成电路SAA5281,T114调谐器等。

    适用机型有：LG CF-25H30,CF-25H79,CF-29H69,CF-25C69, CF-25CH79N, CF-25C89, CF-25C89N, CF-25C99N, CF-29C79N, CF-29C89, CD-25C79N, CD-25C89,CD--29C79N,CD-29C89等机型。

    LG MC-74A机芯开关电源采用以STR-S6709组成的并联型开关电源，副电源取自主电源，待机采用降低主电源输出电压和切断小信号行振荡电路电源的方式。

    该机芯微处理器不但采用IIC总线控制技术，而且还设有保护检测专用接口，对整机各路电源进行监测，当被监测的电源电压因负载电路或整流、滤波电路故障而造成电压失压时，微处理器执行保护措施，从IC12①脚（开／关机控制端）输出待机控制电压，进入保护状态。下面以LG CF-25C79彩电为例，介绍该系列彩电保护电路的原理与维修。

    一、保护电路工作原理

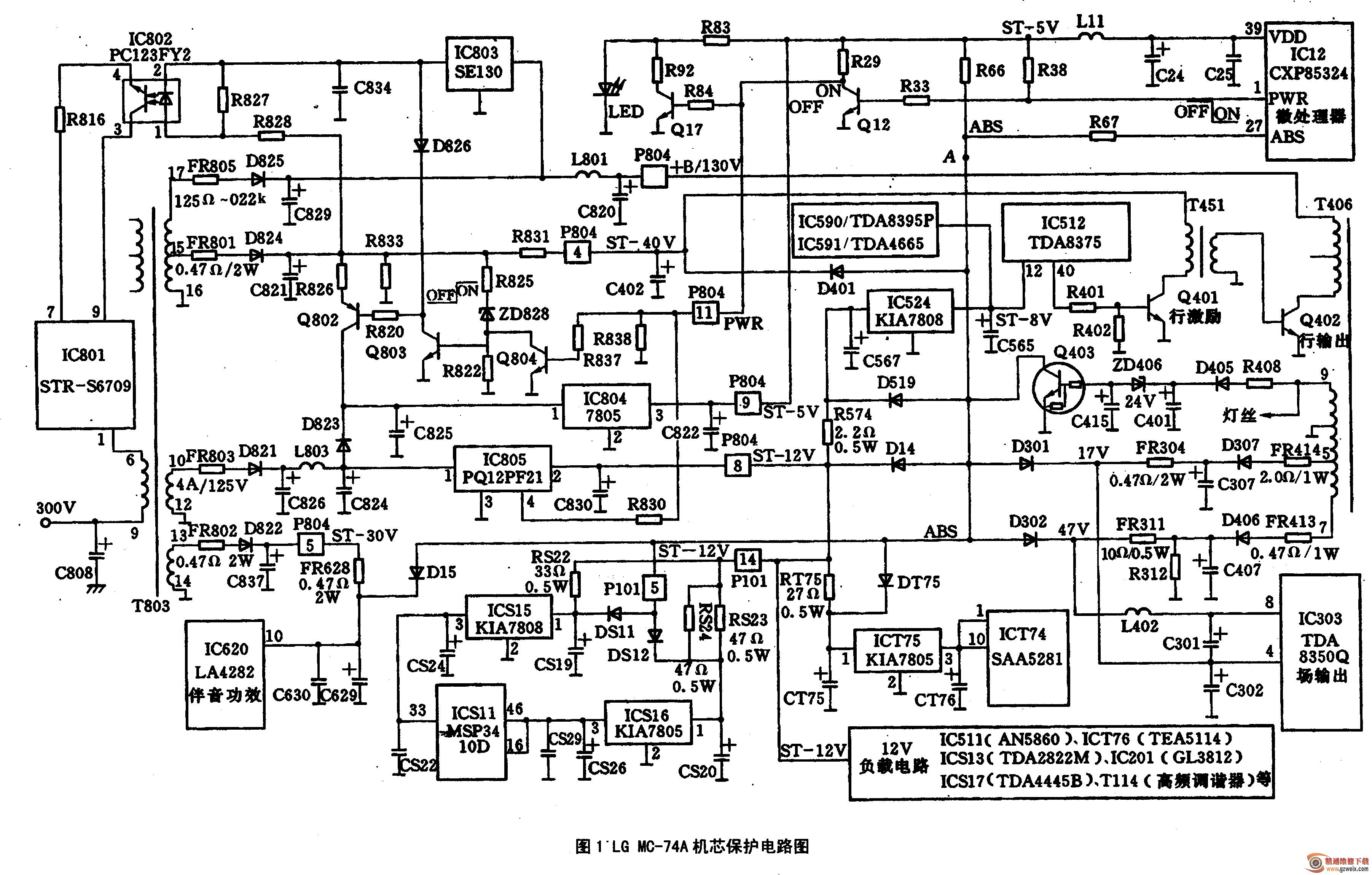

    LG CF-25C79彩电的保护电路分布在整个电视机电路图的各种供电电路中，保护电路如图1所示（见下页）。为使读者对保护电路监测的各路电源做全面的了解，图中除绘制了保护电路外，还绘制了被检测电源的整流、滤波电路及其相关的负载电路，同时标出了各电路板之间的插头、插座名称和引线，以便读者在维修时顺藤摸瓜，查找被监测电源的来源和去向，同时图中还提供了各路电源的保险电阻参数，便于因烧焦无法辨认参数时进行参考。

    微处理器IC12 （CXP85324）的27脚是特设的保护端口（ABS），外替各路保护检测电路，对电源和行输出产生的各路电压进行检测，发生故障时，从IC12①脚（待机控制端／/PWR)输出控制电压，实施待机保护。由于保护措施是由待机控制电路执行的，有必要对该机开关电源稳压和待机电路加以了解。

    1．待机控制电路

    该机的开关电源采用常见的大功率厚膜电路STR-S6709 (1C801)，该电路很多期刊和书籍均有介绍，本文不再重复。由于该机的微处理器副电源取自主开关电源，为保持待机时的微处理器供电，采用降压待机的方式，同时切断小信号处理电路的12 V电源，并设有副电源转换电路。
