一台海信TC2166电视机，经常无光栅无图像无声音。在打开电源开关后，只有电源指示在亮。用遥控器开机时，指示灯变暗，过一会后就恢复了。

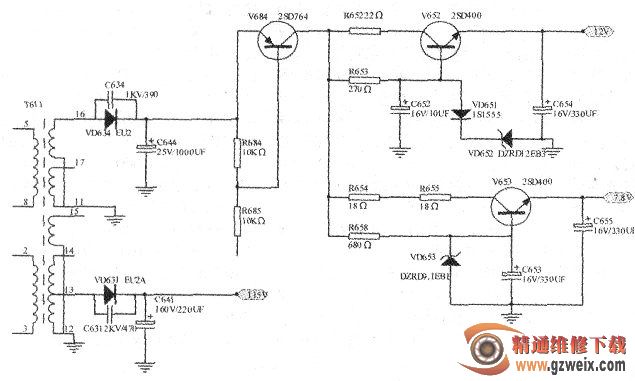

　　初步分析，电源指示灯亮说明电路中主电源能正常工作，而在遥控开机时指示灯反而变暗．可能是行扫描电路发生断路故障，而引起电源开机后保护（见附图）。打开电视机壳后，先检测行输出管V432(2SD1651)，其正反向特性正常，即该管正常没有击穿。通电后检测C641两端电压(115V)为109V，电压基本正常。用遥控器开机时电压基本不变。这说明110V电路基本工作正常，但没有听到行描电路工作的声音，估计是行描电路没有启振，先查N201(LA7687)⑤脚，没有驱动信号输出，后又查N201的(24)脚行振荡电路的7.8V电源；在遥控开机时只有4V，电压偏低。后又查其供电的电源电路：T611的(16)脚经VD634(EU2)整流、C644滤波后电压为9V，在遥控开机时只有7.8V（电压偏低），怀疑是滤波电容C644(25V/l000μF)变质（容量减小而失效），更换为50V/2200μF后故障依旧。

　　怀疑C634漏电，更换后，C644两端电压没有变化。检测VD634的正反向特性未见明显异常，断开其后面的全部负载，其电压上升到18V。为此怀疑此电源回路有短路故障，分别断开R652（22Ω/lW）、R654(18Ω/2W)电阻，C644电压不变。分析是此电源的带负载能力差造成。可能是VD634二极管的反向击穿电压减小而引起的，更换VD634（由于没有EU2就用了一只IN4007代换），开机后C644两端电压上升到16.5V，行扫描电路发出“吱吱”声开始工作，故障消失。但是开机工作30分钟左右，又关机了，打开机壳一看新换的二极管冒烟烧掉了。怀疑是二极管功率不足，接着用两只相同结压降的1N4007代换，开机发现二极管还是严重发热，又检测了R652两端的电压为4V；R654上的电压为3V左右，分析输出电流分别在200mA左右，并没有发生什么短路。又找了一只RC2代换，开机后二极管只有轻微发热。连续工作三个小时未发现异常，故障修复。

　　故障原因分析：此电视因VD634变值，使其反向击穿电压下降，使输出电压下降为8V，则使行振电路不能正常工作。在更换VD634时由于错以为电源整流要求不很高，而误用了普通整流二极管1N4007，其工作频率过低，反向恢复时间过长，引起管温过高，而烧坏。后来一查EU2是快恢复开关二极管，它的正向平均电流：1.0A：反向重复峰值电压：400V；正向浪涌电流：15A；正向峰值电压：1.4V；反向恢复时间：l00ns．故不能用普通二极管代换。它可用RU2、RC2进行代换。在此提醒广大同仁在更换不了解具体参数元器件时，最好使用原型号，这样可以少走很多弯路。
