分析与检修海信RSAG7.820.1646型IP板电路(上)
来源:本站整理  作者:佚名  2014-04-11 07:44:30

    海信RSAG7.820.1646型IP板(电源+背光灯升压板)用于海信22英寸~26英寸机型,采用飞兆公司产的FAN7313、FAN7530、FAN7602B集成电路。其中,电源电路中的PFC电路主要由集成块FAN7530组成,主电源由集成块FAN7602B组成;背光灯逆变器电路中的振荡与控制集成块采用FAN7313,驱动和功率放大电路由分离元件组成,背光灯采用U形灯管。
    注意,海信RSAG7.820.1646型IP板主要用于26英寸液晶彩电中,而RSAG7.820.1235型IP板主要用于32英寸~37英寸液晶彩电中。这两型板的电路结构基本相同,只不过后者的逆变驱动电路未采用分立元件形式,而是改用集成电路FAN7382。
    一、PFC校正电路

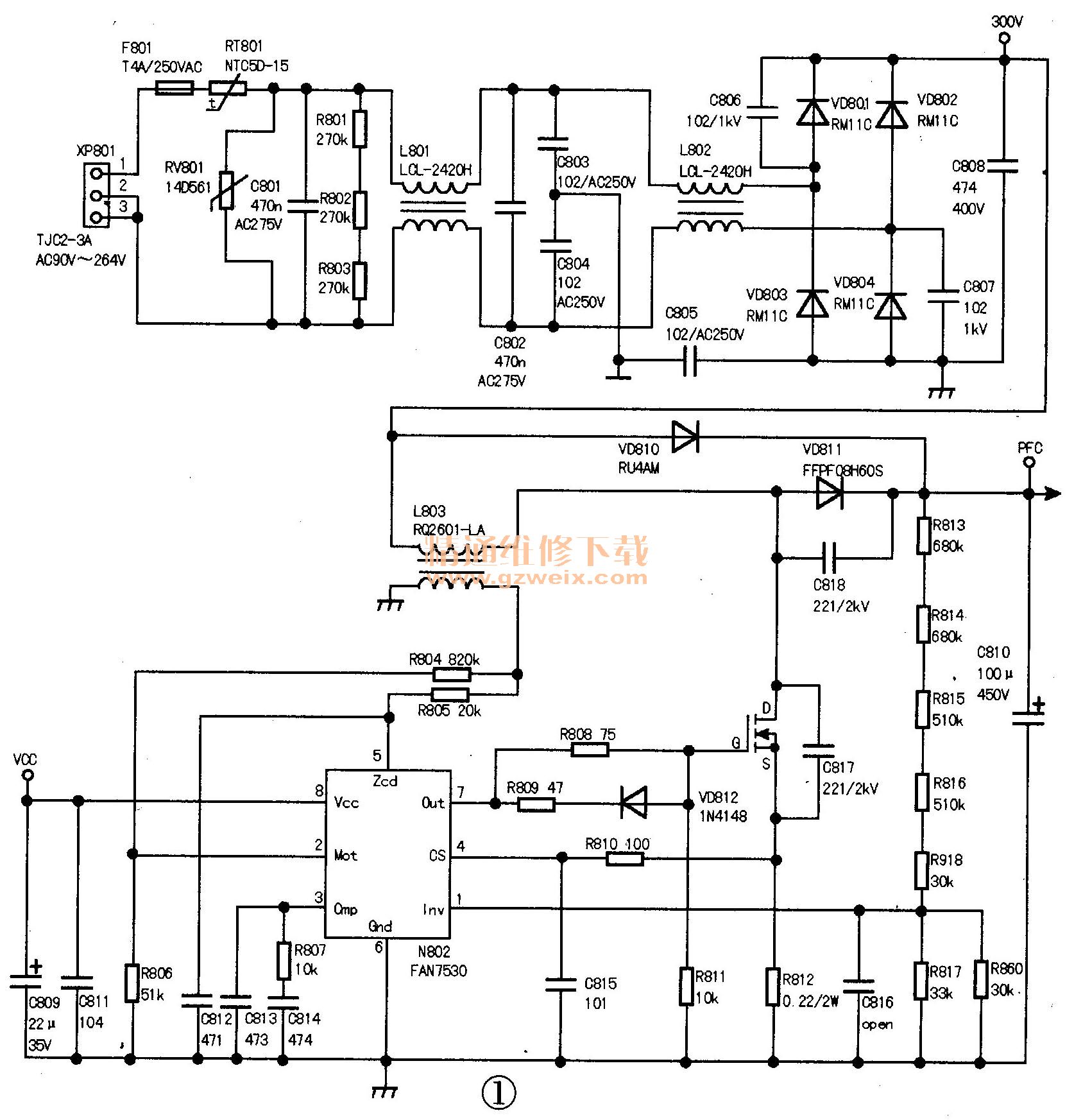

    海信RSAG7.820.1646型IP板电源部分PFC(功率因数校正)电路如图1所示,主要由FAN7530(N802)和开关管V801组成。

    LFAN7530简介、
    FAN7530是仙童公司开发的主动性PFC功率因数校正专用集成电路,内含锯齿波发生器、误差放大器、电流保护比较器、零电流检测电路、驱动输出电路等,芯片内部提供了多种保护功能。FAN7530的引脚功能和实测数据见表1。

    2.启动过程
    接通电源开关后,AC220V电压经抗干扰网络与桥式整流滤波电路VD801~VD804、C810后,输出约300V直流电压,送给PFC电路和主电源电路。
    遥控开机后,开/待机控制电路送出约18V的VCC电压给N802的⑧脚(VCC输入端),N802得电后启动,产生振荡脉冲信号,经内部的驱动电路处理后从⑦脚输出PWM信号,加到开关管V801的控制极,V801进入开关状态。
    V801导通时,储能电感L803中有电流流过,且电流不断增加,电流经V801到地,L803进行储能。当V801截止时,L803中的感应电动势极性反转,L803与桥式整流输出的电压叠加,二极管VD811导通,向C810充电,在C810上形成约385V的直流电压,作为开关电源和背光灯逆变器功率输出电路的工作电压。

    3.稳压电路
    N802的①脚为输出电压取样输入端,其作用相当于开关电源稳压电路中的反馈输入。PFC电路输出385V电压经R813~R816、R818与R817、R860分压后,所得取样电压送到N802的①脚。N802的②脚内接锯齿波发生器,⑤脚为电感电流过零检测点,L803的次级感应电压经R804送到N802的②脚,作为误差信号;经R805送到N802的⑤脚,作为过零检测信号。
    上述取样和检测电压经 N802内部比较、放大、对比与运算,对⑦脚输出的脉冲占空比进行控制,维持输出电压的稳定。当PFC输出电压降低时,N802的⑦脚输出的脉冲占空比变大,V801的导通时间延长,输出电压升高到正常值。反之,V801的导通时间缩短,输出电压降低到正常值。
    4.过压、欠压保护电路
    N802的⑧脚为VCC供电端,内置有电压检测电路,当该脚电压过低或过高时,内部保护电路启动,切断IC内部供电,达到保护目的。
    N802的①脚为PFC输出电压取样输入端,内设误差放大器和采样点关断电路,该点正常电压在2.5V左右。当该脚电压低于0.45V或高于2.675V时,PFC校正电路关断。
      5.过流保护电路
    N802的④脚为电流检测输入端,通过R810对V801的漏极电阻R812两端电压进行检测。R812两端的电压降反映了PFC电路电流的大小,当V801中的电流过大时,R812两端的电压降随之增大,当N802的④脚电压超过0.8V时,PFC就会停止输出。
