四、背光灯驱动电路
    该型板的背光灯驱动电路主要由振荡与控制电路、激励电路与升压电路三部分组成。逆变器振荡与控制电路、激励电路采用＋12V降压后的VCC供电，升压电路直接采用电源PFC端输出的380V高压供电。该部分电路设置有开路保护（OLP）、短路保护（SCP）、开路电压保护（OLR）、误差放大器保护（CMP）、热稳定性保护（TSD）等完善的保护电路。
    1．振荡与控制电路

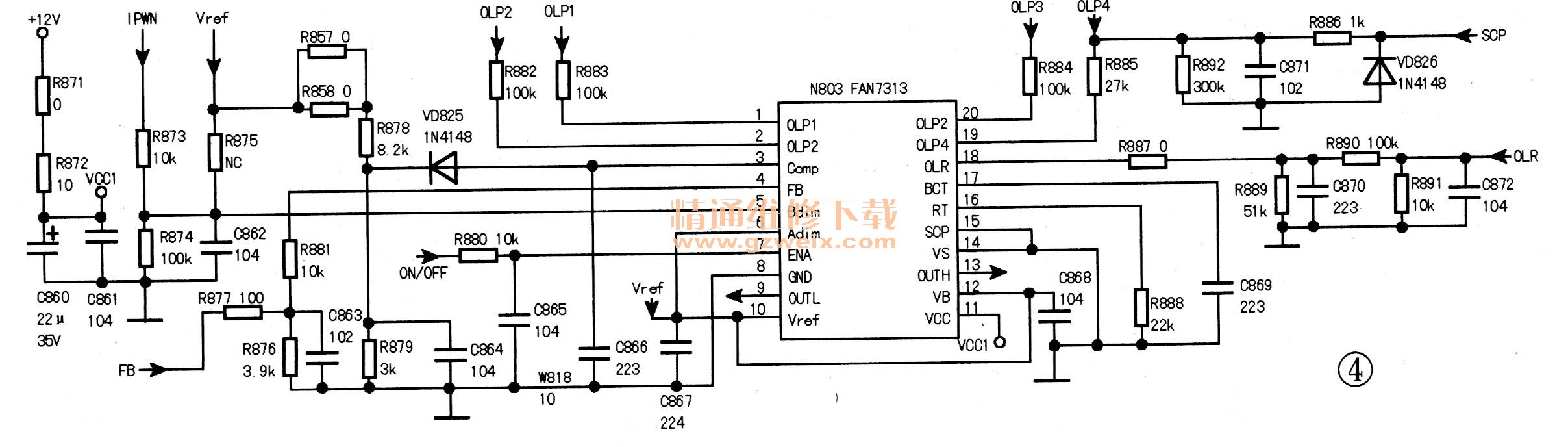

    逆变器振荡与控制电路由N803 （FAN7313）内外部电路构成，如图4所示，采用单12V供电，向激励电路输出2路驱动脉冲信号，并具有过压、过流保护功能。FAN7313是飞兆公司开发的逆变器振荡与控制专用集成电路，内含振荡电路、BDIM（亮度调节）控制器、计时器、参考电压电路、频率扫描电路、输入逻辑控制电路、输出逻辑控制电路、驱动输出电路等，FAN7313的引脚功能和实测数据见表3所示。



    二次开机后，电源输出的＋ 12V电压经R871、R872变成VCC1电压后分别加到N803的⑩、12脚。12脚得电后，内部的脉冲振荡电路启动产生振荡脉冲信号，经内部的相关电路处理后形成相位相反的PWM信号分别从集成块的⑨、13脚输出。
    2．激励电路与升压电路

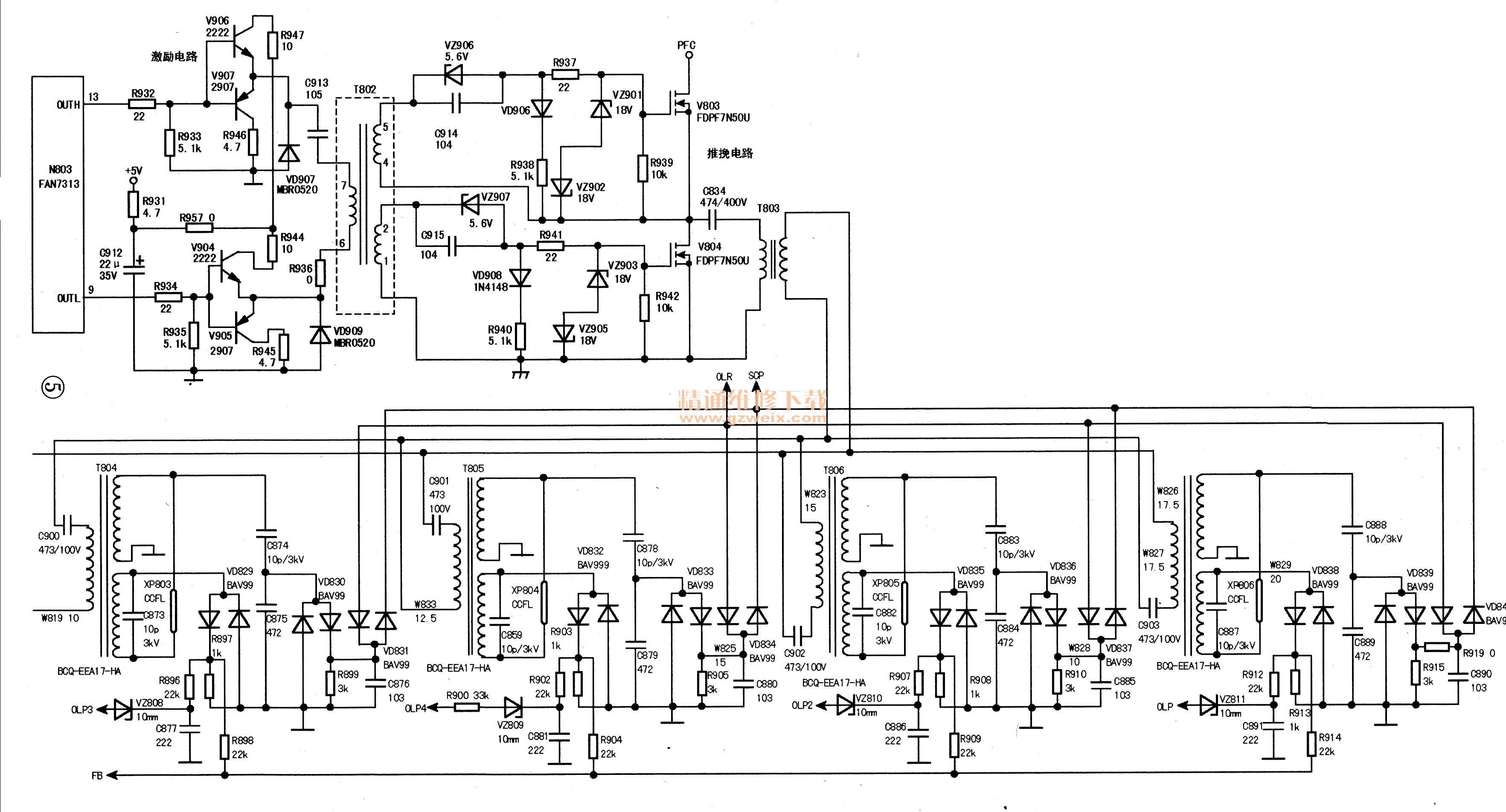

    这部分电路包括激励电路V904、V905、V906、V907，推挽功率输出电路V803 、V804，输出变压器T803，升压变压器T804～T807，如图5所示。

    N803的⑨、13脚输出的相位相反的PWM信号，分别加到由V906 、 V907和V904、V905两组对管组成的放大器上，经这两组对管放大后，在激励变压器T802初级产生感应脉冲电压，其次级感应的驱动信号加到推挽功率放大器V803;V804的栅极，放大后由T803的次级输出，然后送往由T804～T807组成的四路背光灯升压变压器的初级绕组上，每个升压变压器初级分别接有电容C900～C903，此电容的作用是与变压器初级线圈形成串联谐振，将方波信号转换成正弦波信号。正弦波信号经变压器次级绕组升压后，以点亮各只灯管。
    3．检测与保护电路
    4只高压变压器次级均设有电压检测和电流检测电路，一是将检测电压分别送到N803的④脚（反馈输入端），内部电路根据检测到的电压和电流数据，对输出激励脉冲进行适当调整，保持输出电压的稳定；二是将检测电压送到N803的①、②、⑩、⑩、⑩脚。
    四只升压变压器次级的保护电路和反馈电路相同，现只介绍其中T804一组的保护原理。
    （1）过压保护（OLR）
    当功率输出电路异常导致输出电压升高时，C874、C875分压电容中点电压升高，经VD830整流、C876滤波后，加到VD831上，然后经VD831中的一只二极管加到R890上，经R890、R891分压后，通过R887加到N803的18脚。当18脚电压高于2V时，N803内部电路进入保护状态，芯片停止输出激励信号，以防止因背光灯开路而引起背光升压板触点打火而损坏。
    （2）灯开路保护
    当任意一个灯管开路时，将导致OLP1～OLP4中的一个检测点电压降低，当该点电压低于1V时，2s后芯片将停止输出电压。
    （3）短路保护（SCP）
    当背光灯升压变压器T804的次级匝间短路时，C874与C875分压电容输出电压就会降低，将导致VD831中二极管的负极电位降低，使N803的19脚电压降低，当19脚电压低于1V时，内部保护电路起控，N803停止振荡。
    （4）热稳定性保护（TSD）
    当芯片温度超过150℃时，N803过热保护电路起控。
    （5）反馈电路
    当背光灯升压变压器T804次级电压升高时。VD829中一只二极管负端输出电压就会升高。升高的电压经R897、R898分压后。经R877加到R881、R876的中点。再经R881、R876分压后送到N803的④脚，通过内部误差放大器进行放大后送到PWM调整电路，以调整PWM的占空比，进而调整T804次级输出电压的幅度。
