拆开机器，通电开机检测+B电压，发现故障出现时，+B电压在0V～40V间波动，测量IC801(TDA16846)的各脚电压均不正常并有波动，怀疑电源处于保护与启动状态。

　　IC801的④脚即电源供电脚，也是过电压、欠电压保护检测端。

　　该厚膜块启动时，它的工作电压需达到15V，正常工作时不能低于8V，否则电源无法正常工作，检查④脚外围元件D807、D806、0804、D804、C825、C822、C821、R819、R820等均正常。

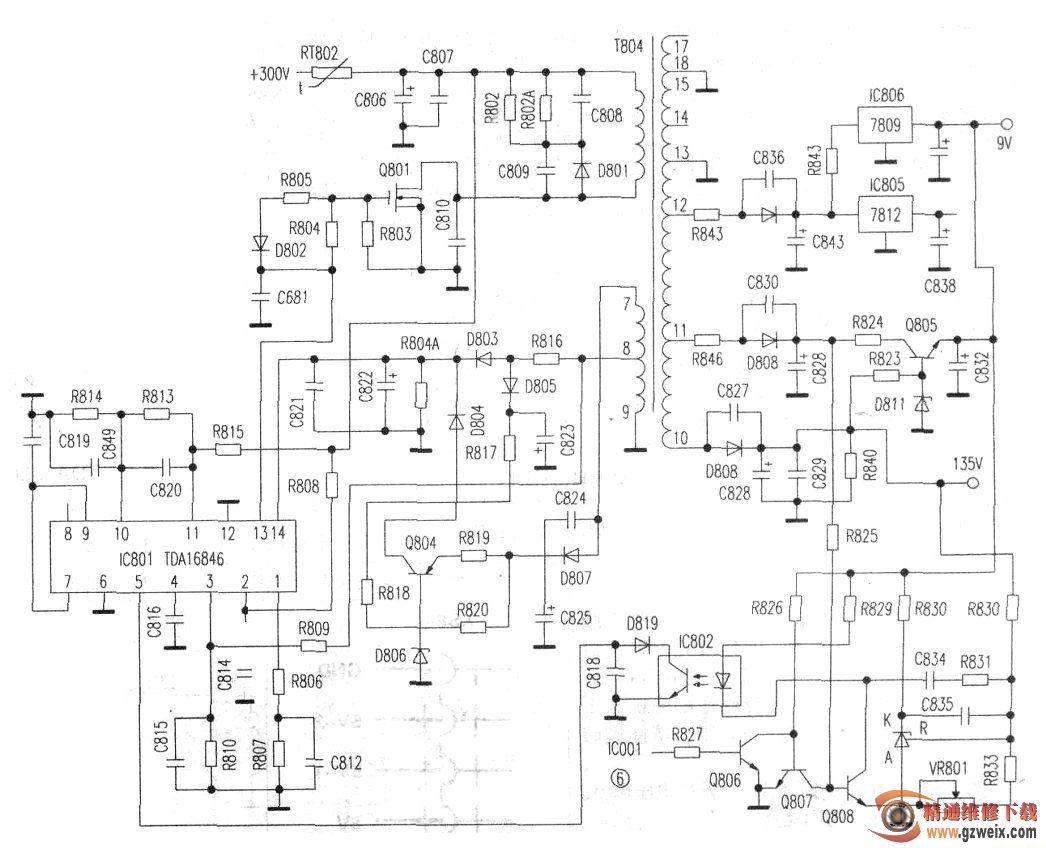

　　IC801的⑩脚为其内部保护电路比较器的输入端，当(10)脚电压高于1V时，电源也会处于保护状态，查(10)脚外围元件R814、C849正常。IC801(11)脚为一次电压检测端，当(11)脚电压低于1V时，电源将进入保护状态，查(11)脚外围元件R815、R813、C820也正常。检测开关变压器次级各输出端电阻值也没有发现短路现象，看来该故障不是保护电路动作引起的。经对该机电源电路仔细分析，认为电源主电压不稳，多数是该电源的稳压电路有问题，有关电路见附图所示。此电源的稳压电路同时设置有两路稳压电路，第一路是电源启动后，开关变压器T804的⑧-⑨绕组产生的感应电压经R809、R810分压后，输入IC801③脚过零检测误差电压输入端。当由于某种原因次级输出电压升高时，③脚的取样电压也随之升高，经TDA16846内部电路控制后，使其(13)脚的驱动脉冲导通周期变窄，开关管Q801的导通时间缩短，使开关变压器次级电压降至正常值。从③脚输入的电压还和其内部的过零检测器相连，在开关管导通时，③脚外接电容C815上充有上正下负的电压。当0801由导通转为截止时，开关变压器T804的⑧-⑨绕组将产生一个反电动势，叠加在C815的充电电压上，产生一串逐渐减弱的振铃。当这个振铃幅度小于25mV时，内部过零检测器将输出高电平，控制(13)脚重新输出驱动脉冲，使Q801再次导通。

　　由上述电路分析得知：

　　Q801的导通或截止时间是由电容C815的充电、放电时间决定的。第二路稳压电路是通过光电耦合器从TDA16846⑤脚输入完成稳压控制作用的。当+135V电压由于某种原因升高时，经电阻R832、R833、VR801分压后的取样电压也将同时升高，使加在误差放大器IC804(TL43)R端电压也上升，K端电压下降。

　　流过光电耦合器IC802内部发光二极管的电流增大，发光强度增强，使其内部光敏三极管受光增强，其内阻减小，导致TDA16846⑤脚电压下降，经其内部电路检测放大后，控制其(13)脚的驱动脉冲导通周期变窄，从而引起0801导通时间变短，+135V电压回落到正常值。

　　这两路稳压电路是不同时起稳压作用的，TDA16846内部电路将优先接通电压较低的那一路，由其产生控制电压，起到稳压作用，而电压较高的那一路将被其内部电路阻隔，起不到稳压作用。经对上述稳压电路分析后，重点检查与其有关的③脚和⑤脚外接元器件R810、R811、C815、C817、IC804、C834、C835、VR801、IC802、C818．最后发现串联在光电耦合器内光敏三极管集电极外部的二极管D819性能变差，更换新品后，故障排除。
