TCL LPL32S型电源高压一体板的具体型号是40 -LPL32S -PWDIXG或40  -LPL32S一PWHIXG，如图1所示，用于32英寸液晶彩电中，所配液晶屏型号为LTA320AP07，适用机型有TCLL32M9B,L32M16,L32F11,L32M9B等。

    该板将开关电源电路和逆变电路安装在一块板上，具有结构简单、成本低等优点，电路采用L6562D+FSQ510+SG3525＋单片机保护电路（P3）方案，如图2所示。

    该板电路设计有别于普通的两合一板，一是主电源和逆变器振荡驱动控制电路合二为一，由一个驱动电路推动和控制，主电源输出变压器次级的感应电压不但整流滤波产生12V电压，还作为逆变器的推动脉动电压，送到升压变压器产生交流高压；二是主电源和逆变器升压电路也合二为一，采用PFC输出的+380V电压供电。

    该电源板由三部分组成：一是以集成电路L6562D （UF 1）为核心组成的PFC功率因数校正电路，将整流滤波后约300V的脉动直流电压升到+380V～+400V，为主开关电源和逆变器升压输出电路供电；二是以集成电路FSQ510（UB1）为核心组成的副开关电源，其所产生+5VSB电压，为主板控制系统供电；三是以集成电路SG3525（UC1）和P3电路板（竖立安装）为核心组成的主开关电源兼逆变器电路，产生12V电压，为主板等负载电路供电；同时产生较高的交流电压，点亮背光灯管。

    【提示】该电路板上的＋VCC,+VC电压及TD 1次级与TY1初级之间的电路为热地，检修时应注意区分，以防损坏元器件和仪表。

一、单元电路分析
1．市电输入电路

为了达到EMI（电磁兼容性）要求，故在市电输入电路中增加了CX1, CX2 , CY 1, CY2及R1 -R4等防电磁干扰的元件，如图3所示。VR1为压敏电阻，其阻值在两端电压达到额定值时急剧下降并迅速导通，使之流过的电流迅速增加，从而吸收由于雷电等因素而产生的尖峰电压，从而有效地保护其他元器件不因过压而损坏；TH1为热敏电阻，且为负温度系数电阻，以吸收开机时的干扰脉冲。

    2．副电源电路
    该电源板待机电路采用小功率开关电源芯片FSQ510，如图4所示。FSQ510内置700V的高反压MOSFET管、脉宽调控电路和软启动电路，具有过载、过热保护及欠压锁定（UVLO）功能，并采用先进的触发模式，以降低待机功耗。

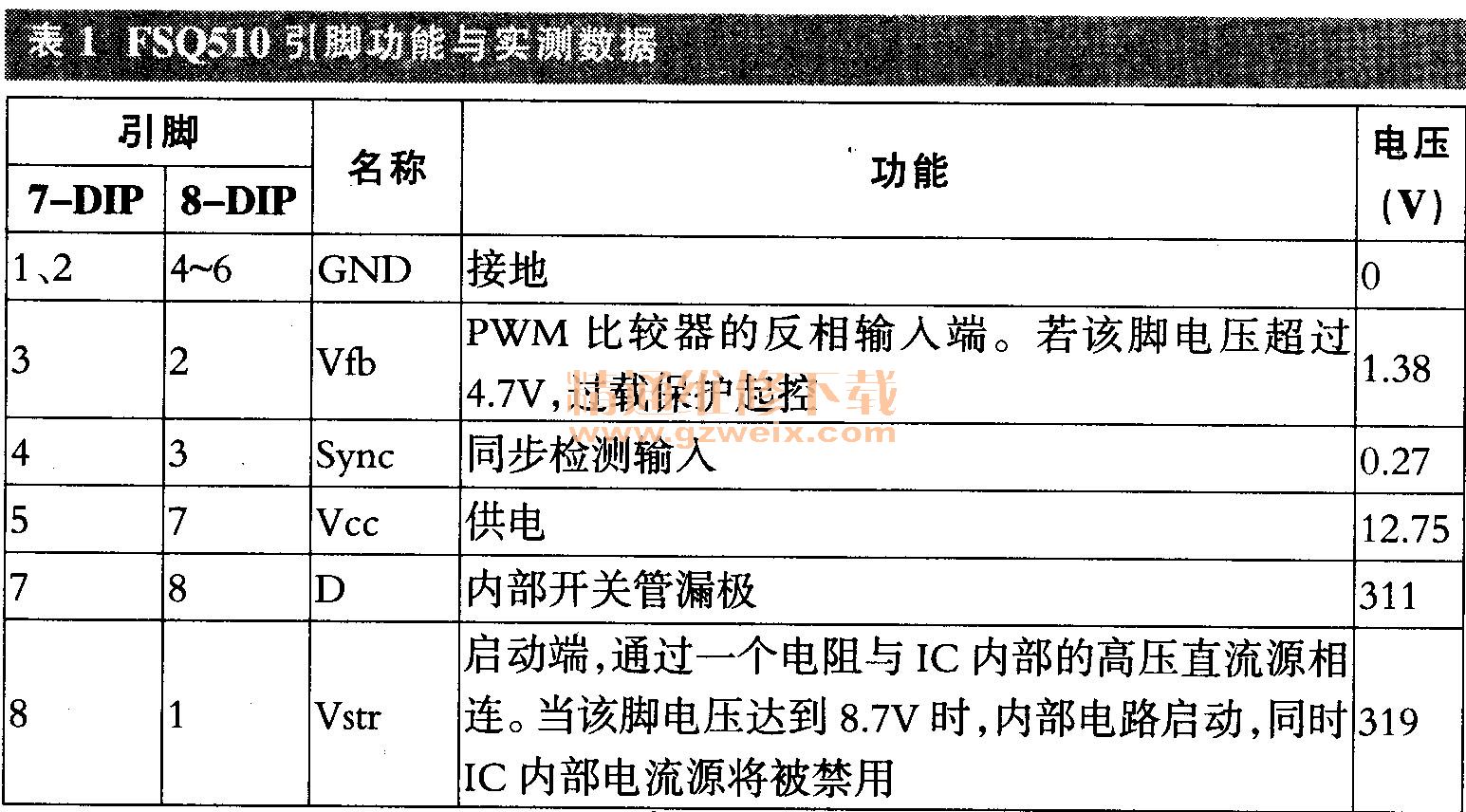

    FSQ510采用7 -DIP及8-DIP封装形式，其引脚功能见表1,输出功率在8W左右，可与FSD210B型芯片直接代换。

    AC220V市电经全桥D1整流后得到320V的直流电压VAC，再经过DB 1, DB2及CB1整流滤波后，通过电阻RB 1 -RB3加到待机开关电源芯片U131⑧脚，通过内部启动电路给⑤脚外接电容CB4充电，当CB4两端电压达到VCC启动电压阂值时，UB 1进入正常工作状态，开关变压器TB1各绕组产生相应的感应电压，其次级绕组产生+5VSB与+VB电压，+5VSB电压为主板控制系统供电；+VB电压送往后级电路，经开／关控制及稳压后为UC1及P3电路板供电。TB1初级①-③绕组产生的感应电压经DB8, CB7整流滤波后产生VCC电压，送往开／待机控制电路。

    3．开／待机控制电路

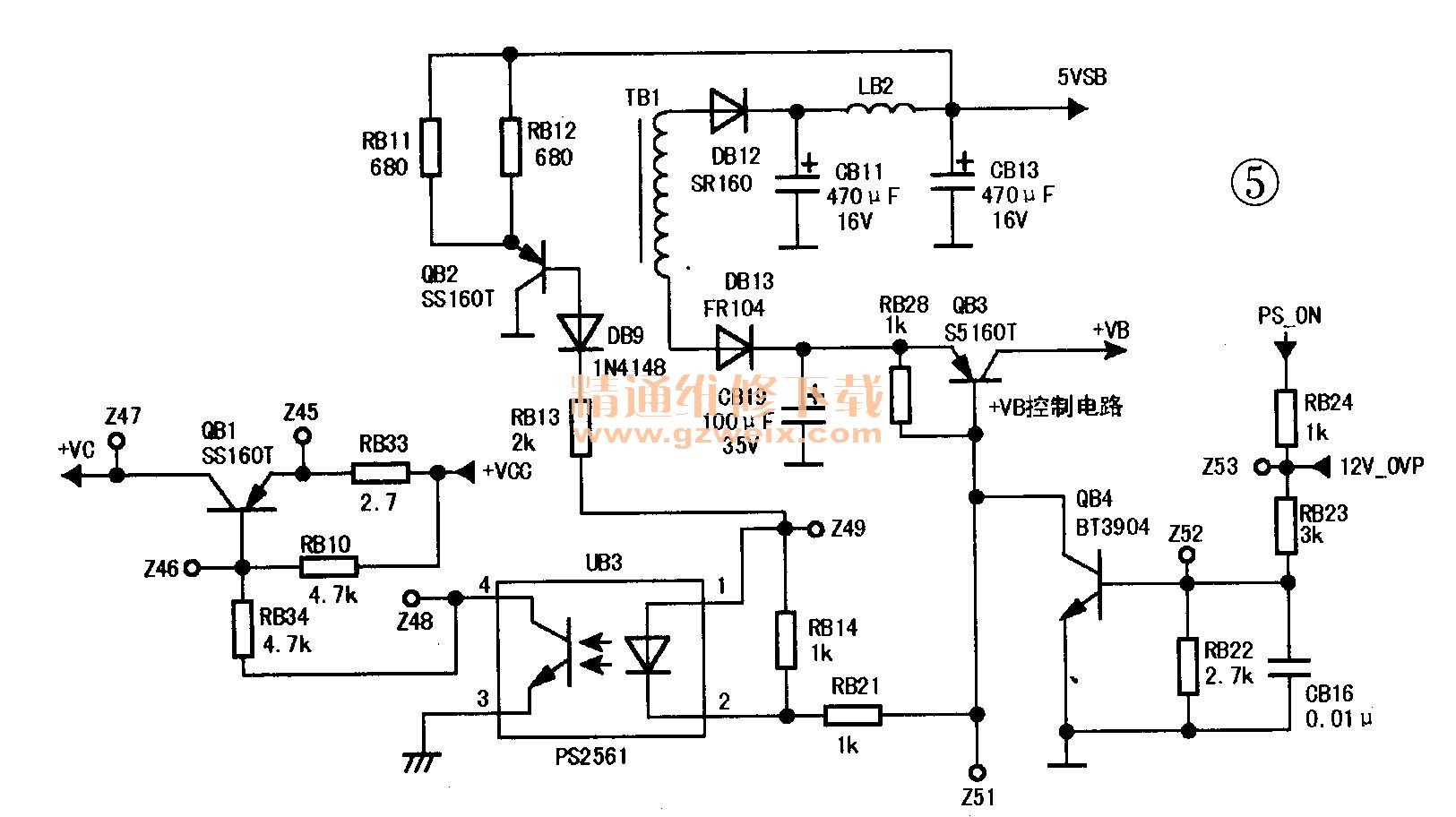

    二次开机后，主板发出高电平开机信号，经RB24,RB23后送到QB4的b极，如图5所示，QB4导通，其c极为低电平，一路使光耦UB3 ① ,②脚内的发光二极管导’通，其③、④脚内的光敏三极管饱和导通，这时Q131因基极为低电平而导通，VCC供电通过Q131输出＋VC电压（约＋17.5V），给PFC驱动芯片OF 1供电，PFC电路启动工作；另一路使＋VB控制三极管QB3导通，输出＋VB电压，一路经开／关控制电路后给UC1供电，另一路经串联稳压后得到＋5VM-CU电压，给单片机供电，主电源和逆变器启动工作，为主板等负载电路提供12V供电，同时点亮背光灯，整机进入开机状态。

待机时，PS-ON信号变为低电平，开／待机控制三极管QB4，光耦UB3，三极管QB 1和QB3, QB2均截止，切断＋VC和＋VB电压，PFC电路和主电源、逆变器均停止工作，只有副电源工作，为主板控制系统提供电源。

    4. PFC电路

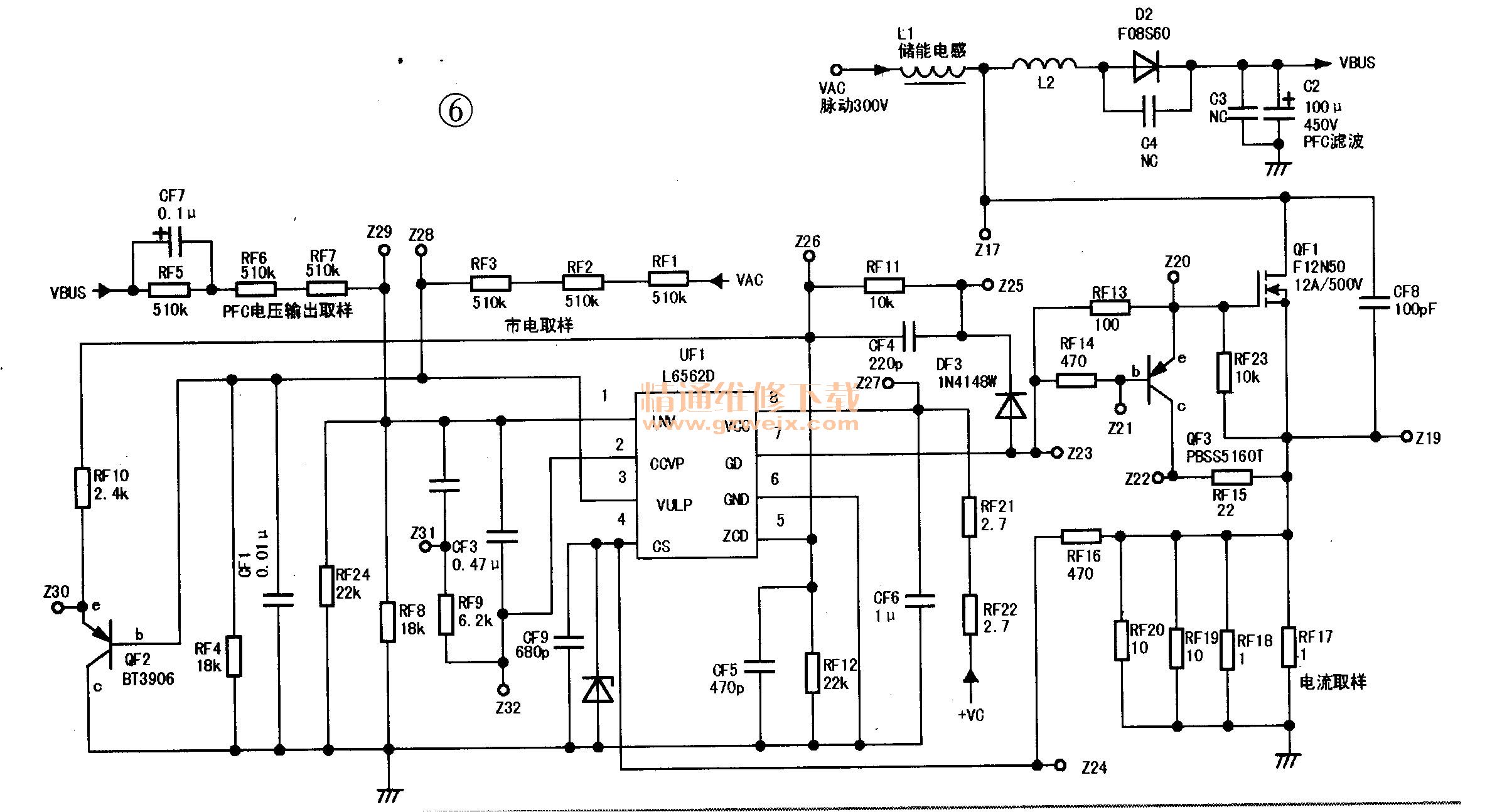

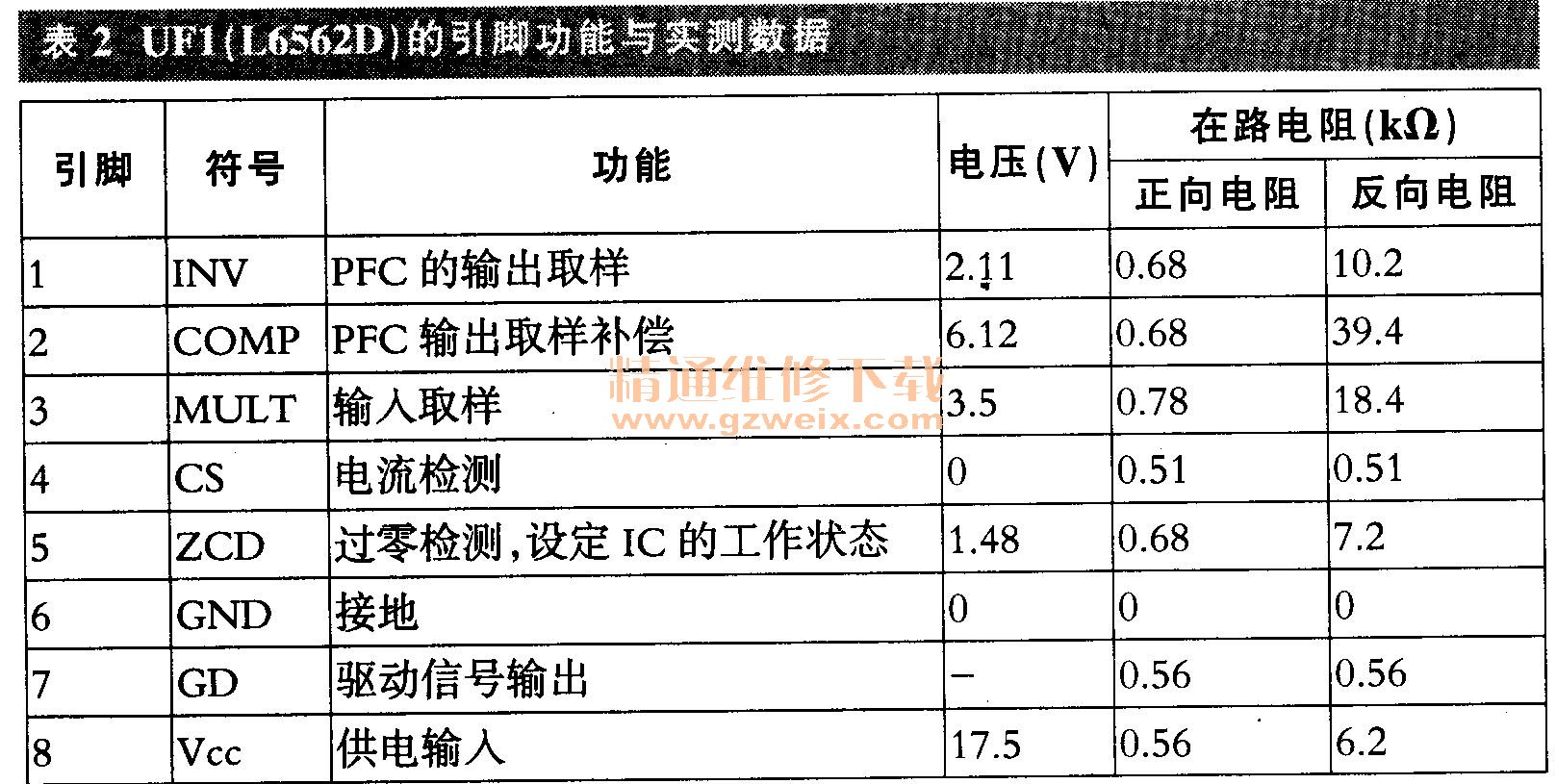

    该板的PFC电路以电流模式PFC控制芯片L6562D为中心，如图6所示。L6562D其引脚功能与实测数据见表2。

    开机后，UF1的⑧脚得到约17.5V的VCC供电后，UF 1开始工作，从⑦脚输出脉冲信号，使QF1工作在开关状态。当PFC的驱动信号是高电平时，QF1导通，整流后的市电对L1进行充电，电能转化成磁能储存在L1中；当PFC的驱动信号是低电平时，QF1截止，L1中储存的磁能释放，与输入的VAC电压进行叠加，然后经D2整流、C2滤波后输出380V ~400V的电压VBUS，送给主开关电源及升压电路。

      5. +VB电压控制及5V -MCU电压形成电路

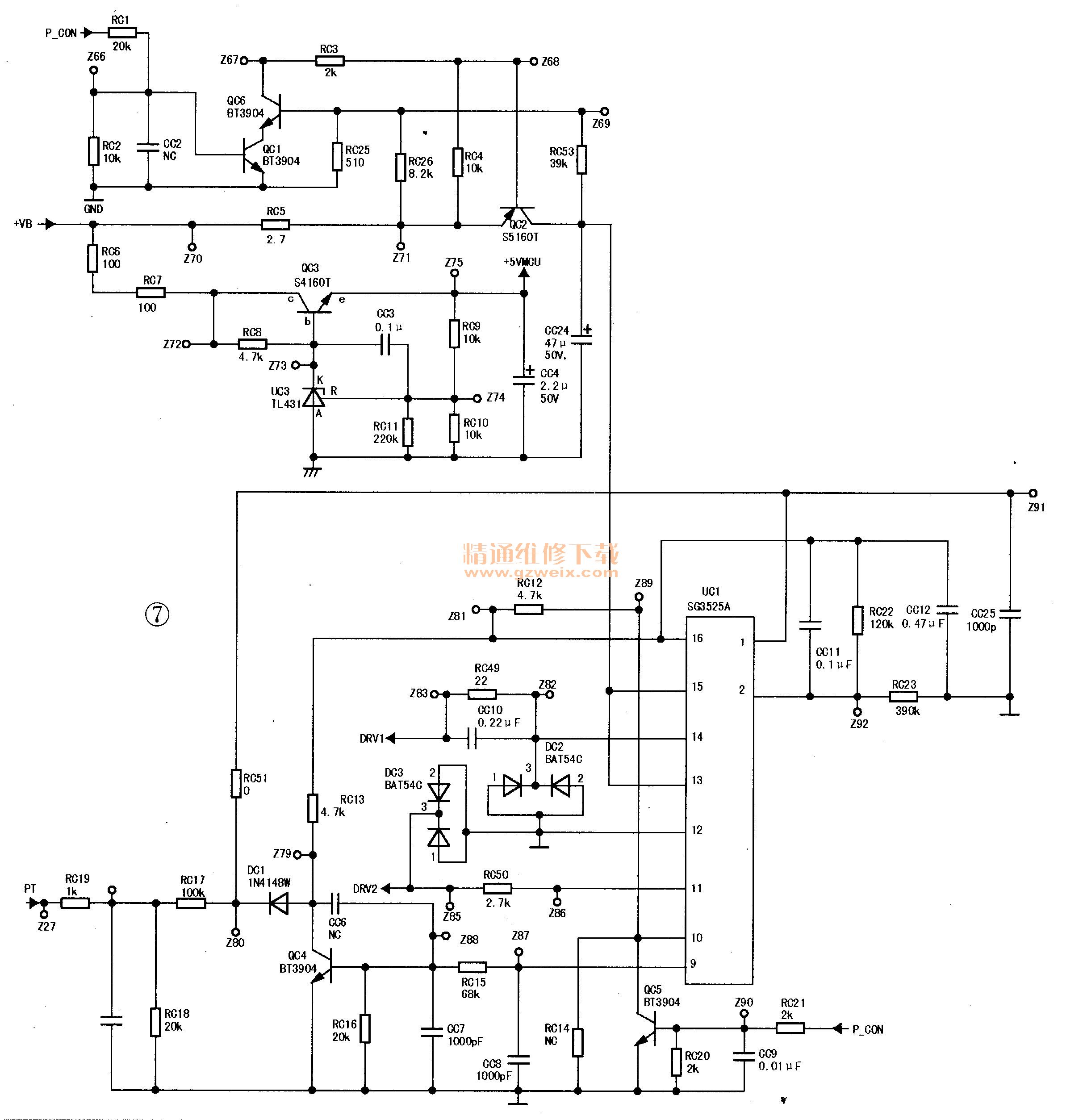

    副电源电路输出的＋VB电压一路经RC5加到QC2的e极，另一路经电阻RC冬RC7到QC3的c极，如图7所示。

[1] [2]  下一页
