此机在开机瞬间能听到高压启动声,稍后高压消失(待机),过了5秒钟又听到高压启动声,稍后又高压消失(待机),然后便全无动静。
开机能听到高压声,说明电源及显像管工作条件具备,但仍三无,然后听到高压消失,说明已处于待机状态而引发自动关机(待机),有可能为以下几种情况:
1.电源输出电压高,引发过压保护;2.电源带载能力差,引发保护;3.行场扫描:如行逆程脉冲异常、行激励输出失常、行包短路、场失落保护等引发保护;4.CPU及总线异常引发保护。
拆盖后首先测量C811(400V330μF),开机时为300V正常,接着测量开关变压器次级+B135V在待机时140V开机为135V也正常。焊开L821即脱掉行负载,串接100W灯泡后试机+B仍为135V,所以排除以上l、2项电源电压高、带载能力差而引发的保护性关机。

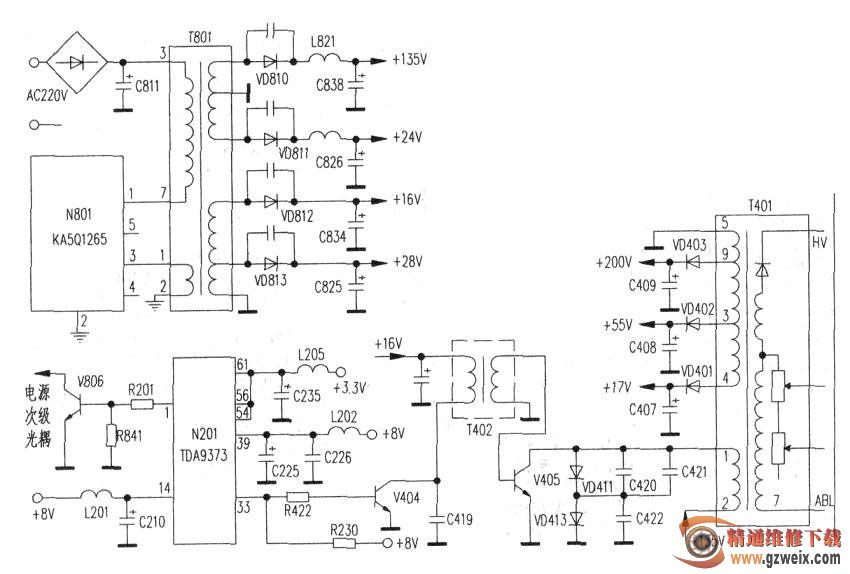

接着测量N201(TDA9373)(33)脚行激励脉冲输出开机为0V,几秒后升为0.7V(开机)然后又降为0V(待机),如此周而复始2次便长期待机了。重点查行扫描:首先检测逆程电容(见图),C420、C421、C422用数字表电容挡测量均正常,阻尼管VD411、VD413也正常。所以,排除逆程电容失容引发保护。接着查行负载+200V、+55V、+17V及其整流管VD403、VD402、VD401,滤波电容C407、C408、C409均正常(因手头有一现成TDA9373机板,仅内部TVAV转换坏,别的元件均好),直接代换以上电容及二极管后均无济于事。代换行包T401也无效。难道是场扫描失落保护?再开机有高压存在时速测场输出块N301TDA8351之③脚为17V;⑥脚为55V也正常,代换N301TDA8351也以失败告终。
难道真是CPU及总线异常引发保护?首先测量N201之TDA9373之②、③脚电压,在4V~5V之间略变化,总线应正常,测量(54)、(56)、(61)为+3.3V,也正常。测量(14)脚,开机时+8V也正常,几秒后降为0(待机)然后又升为+8V,最后为0不动了。查(14)脚外围元件L201、C210均正常,接着测量(39)脚电压仅为3.2V,无论开关机均为3.2V(正常应为+8V),查外围元件L202、C226发现L202实为1/16W微型电阻,且已开路,换上1W1Ω电阻试机,艳丽的画面出现在面前,故障排除。
