彩星CS2525型彩电,雷击后呈三无状态
来源:本站整理  作者:佚名  2013-03-04 08:46:25

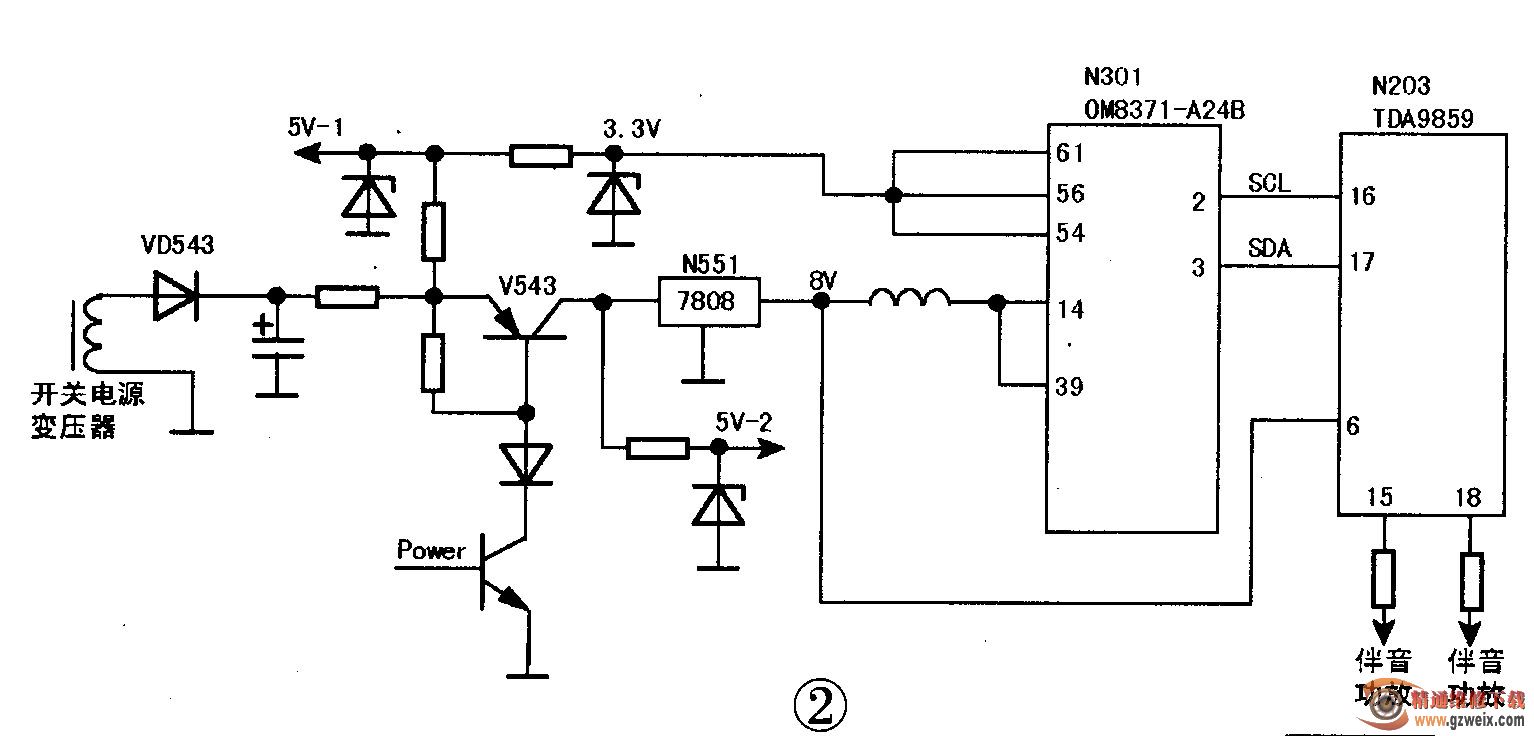

    该机电路上超级芯片的图标为TDA9381,实用OM8371-A2413,开关电源为A3电源,如图2所示。通电试机,用遥控器按本机“频道”键二次开机,指示灯由红变绿,显像管灯丝亮,有高压,行工作正常,此时仍旧三无。大约十几秒钟,绿灯变红、行不工作,此后再二次开机无效。关掉总电源(交流关机)再开,会重复上述现象。

    该机采用的开关电源不受超级芯片内CPU控制,CPU只控制8V, 5V-2两个电压。测开关电源输出的各组电压均正常,在绿灯亮时快速测量OM8371的54、56、61脚的3.3V电压正常,而14、39脚电压为6V左右,不正常,正常应为8V。检测8V形成电路,N551(LM780)8)的输入脚为8V(正常为12V),则VD543输出电压也为8V左右(正常应为12V),可见开关电源输出的电压12V不正常,怀疑12V负载过重,约+几秒钟后保护性关机(红灯亮),12V(处于轻载)也恢复正常,证明该故障系IC因供电不足出现保护性关机。因此,判断为8V负载过重导致三无。



    8V负载有超级芯片OM8371-A24B,还有音效处本例因雷击造成音效块TDA9859损坏,导致8V负载过重,使8V下降为6V左右,出现了三无故障,理集成块TDA9859。首先断开音效块TDA9859的⑥脚,通电试机,图像出现,只是无伴音,用一只新的TDA9859更换原机的,通电试机,一切正常,故障排除。此时测量OM8371的14脚、39脚电压均为正常值8V, VD543负端电压为12V,待机时略有升高。



接通电源后为待机状态,二次开机后绿灯亮,行工作,场不工作,表现为三无,约十几秒后保护性关机,以后再也不能二次开机了,除非交流关机后再开。
