此机开机后,能正常收看节目,闪烁出现“电网电压低,请关机”字符。当出现字符时,面板按键和遥控器都失灵。

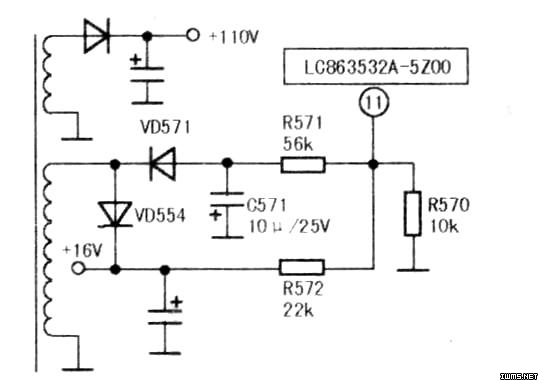

拆开机壳,看到CPU为LC863532A-5ZOO,小信号处理IC是LA76810,该机用55L7遥控器就可以进入总线,按压下边小孔三次出现调试菜单,接静音键选到“SETUPSELECTOFF”项,按“音量+”键变成“ON”(设置选择开关),再按“静音”键选到“MENU7”中,最下面两项分别为“LOW-AC-IN”(电压检测低压起控点),值为“53”;“HIGH-AC-IN”(电压检测高压起控点),值为“16”。当把“53”改为“52”时,就有“电网电压低,请关机”字符闪烁出现,调到“54”时不再出现上述字符。将数据由“53”调到“63”后,退出总线,将电视电源开关关断后,停机几分钟后再开机,故障再现,总线数据又恢复原样。连换了四块存储器(24CO8),又把LC863532A-5ZOO换新,故障依然存在。该彩电是怎样判断电网电压的?该故障是否与电源电路有关系?查别的资料时,发现该主板的CPU(LC863328A)的(11)脚为电源电压检测脚(因为这种主板的总线内,也有电源电压检测高、低压起控点这两项),该脚电压是从+5V分压所得。这台故障机的电路是否也是这样?经仔细观察该机电路板,发现该机CPU(11)脚果真与电源有联系,如图所示,而此脚正是该机的电源电压检测脚。
测(11)脚电压为3.O7V,C571负极电压为上13.5V~l6.5V,且不稳定。查C571已无容量。更换C571后,其负极为稳定的-24V,CPU的(11)脚电压为2.18V。屏上不再出现“电网电压低,请关机”字符,至此故障排除。
由于这只电容紧靠一只中功率管和一个大功率电阻,环境温度很高,极易干涸,因此建议装在电路板背面,以免旧病复发。再进入总线查看,有故障时“LOV-AC-IN”起控点数据为“53”,当调到“52”以下时就有“电网电压低,请关机”字符出现。换C571电容后,只有把“53”调到“27”以下时才有“电网电压低,请关机”字符出现。
