分析与检修：由于显示屏无光，首先测试电源板的各组电压输出，24 V输出为0V,12V输出只有1. 8 V,5V电压正常、开／关机脚电压为2. 3 V，表示有开机指令。为了确定故障产生在电源板还是在负载电路，将电源板上的CN1排插与负载断开，在CN1排插5V输出处接10 kΩ电阻到CN1的“POWER”（电源开／关机）脚上，使电源板处于开机状态，再测试电源板24 V和12 V电压依旧无输出，排除负载短路的可能。

    电源板有5V输出，说明以IC3（1CE380565）为核心的副电源工作正常，进一步测试副电源的C33正端18 V电压证明判断正确。无12 V和24 V输出，说明以直插小板为核心，以Q7,Q8,Q9,Q10等为核心的双极性振荡电路有故障或开／关机电路、保护电路有故障。

    为了确定故障是否发生在开／关机电路、保护电路还是在振荡电路，测试直插小板⑩脚有无供电电压，结果⑩脚电压为0V，测量开／关机控制电路的IC5集电极电压为18 V，说明电源板处于待机状态，进一步测量开／关机控制管QS3的基极电压为0V，是待机状态；而CN1排插“POWER”脚电压为2. 3 V，是开机状态。测量RS63和DS11正常，测量QS3的基极对地阻值为0Ω，发现CS32对地短路。更换CS32后，故障排除。

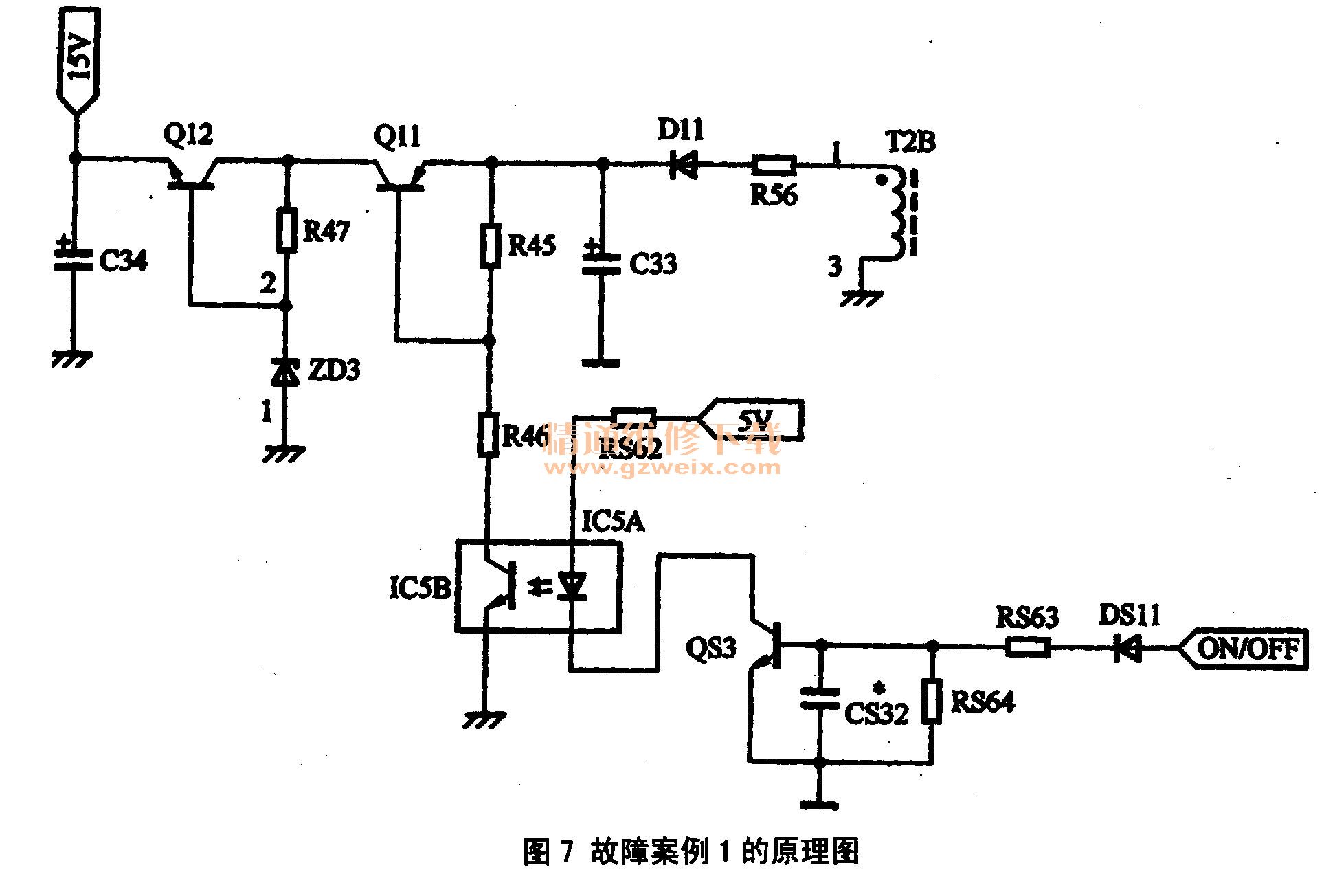

    图7所示为故障部位电路原理图。图中带“＊”元器件（CS32）为故障元件。
